三相異步電動機怎么接?其實三相電動機接線方法和其他電機一樣也是使用星形接法和三角形接法，三相電動機正反轉接線就是在星形接法和三角形接法的基礎上做的一些改變使電動機正反轉，下面我們就來學習一下三相異步電動機怎么接，三相電動機正反轉接線。

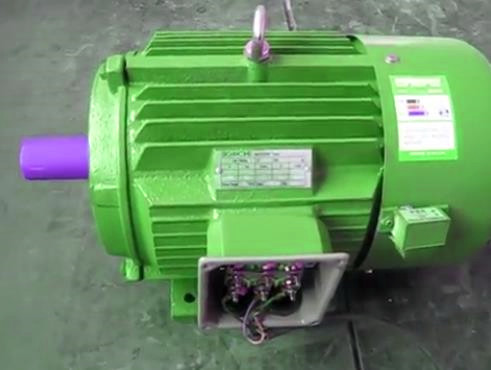

三相異步電動機怎么接

三相異步電動機星形接法

1、首先三相異步電動機接線有6個接頭，只接3個就可以運。

2、可以使用星形接法接線三相異步電動機，將三相繞組的尾和尾接到一起。

3、三個頭做為星點或者把頭和頭接到一起。

4、三個尾做為星點，三個星點分別接電源。

三相異步電動機三角形接法

1、三相異步電動機內部線圈有三組，這三組線圈不通。

2、三相異步電動機三角形接法，是由三相分別為U相、V相、W相。

3、6個接頭的編號為U1、U2、V1、V2、W1、W2。

4、把V1W2、W1V2、V1U2依次三個接點分別接電源就是三角形接法。

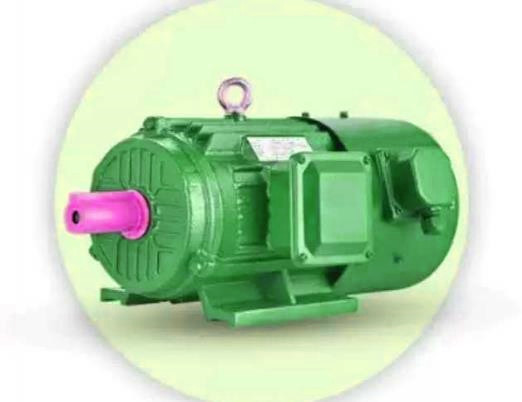

三相電動機正反轉接線

三相電動機合上開關QF接通三相電源，按正向啟動SB3，KM1通電后就會吸合自鎖，主觸頭閉合接通電動機，電動機相序L1、L2、L3正向運行。

三相電動機合上開關QF接通三相電源，按反向啟動SB2，KM2通電后就會吸合，然后通過輔助觸點自鎖，主觸頭閉合換接電動機三相電源相序，這時電動機相序L3、L2、L1反向運行。

三相電動機正反轉接線只需要調整電源的兩相接線，就可以改變?nèi)嗟南嘈?，?shí)現改變旋轉磁場的旋轉方向，到達改變電動機的旋轉方向，如果有電路控制就可以達到控制電機的正反轉。

三相異步電動機使用星形接法和三角形接法就會很簡單，而且大多數的電機都是使用這兩種接法接線，三相電動機正反轉接線主要是靠電動機相序?qū)崿F(xiàn)正反轉的，只要將三相電源進線任意兩條線對調就可以實現反轉。
