相關電機星三角啟動的接線方法，合適于電機一切正常運作時為三角型連接 ，包含關鍵電子器件的功效、主接線方法與控制電路接線方法，在其中熱繼器出示過壓保護，斷路器為電機出示過流保護。

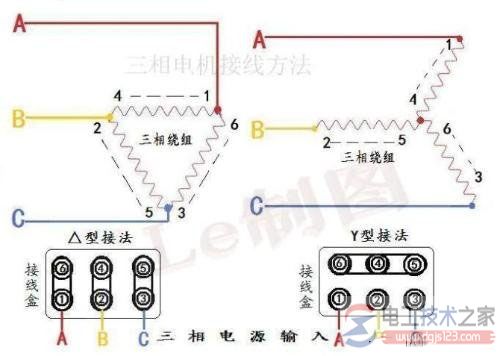

電機星三角啟動接線方法

按住SB2，交流接觸器KM1得電吸合，KM1延時繼電器合閉，交流接觸器KM2得電吸合，KM2延時繼電器合閉組成鎖緊，另外KM1常閉點斷掉交流接觸器KM3路線產生自鎖互鎖，KM1主接觸點將電動機聯接成Y形接線方法，KM2主接觸點接入三相電源運作；當卡在KM2上的延時器做到設置時間時，常閉廷時接觸點KM2斷掉，KM1跳停校準，開與關廷時接觸點KM2合閉，KM3得電吸合，KM3常閉點斷掉KM1路線產生自鎖互鎖；這時KM1主接觸點斷掉Y形鎖尾接線方法，KM3主接觸點將電動機小組出線端U1與W2、V1與U2、W1與V2分別聯接組成△形運作。

此類接線方法只合適于電機一切正常運作時為三角型連接 。

所需關鍵電子器件：三個直流接觸器，一個熱繼器，一個時間控制器，運行、終止按鍵各一，斷路器2個

三個交流接觸器功效：一個為主導電源電路接入開關電源，一個為Y型運行，一個為△運行。

時間繼電器作用：根據設置明確星形到三角型變換的時間，必須廷時接觸點。

熱繼器功效：出示過壓保護。

斷路器功效：為電機出示過流保護。

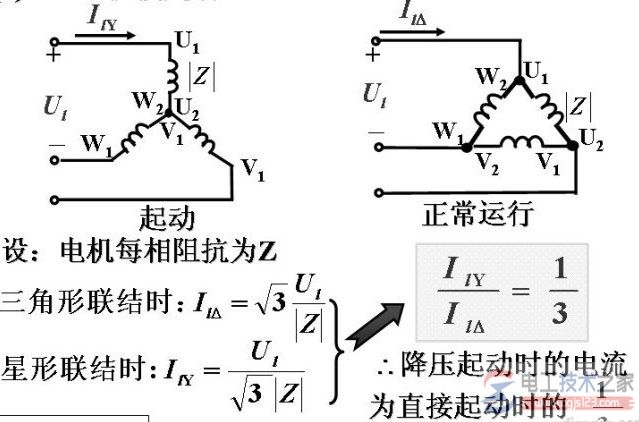

掌握Y--△

它是一種降血壓運行方法，可用的電動機有局限，能降是多少壓，如何個優化算法，看下面的：

能夠 見到根據Y--△，可以完成降血壓運行，降血壓?jiǎn)?dòng)時的電流量為立即啟動的1/3。

布線方法

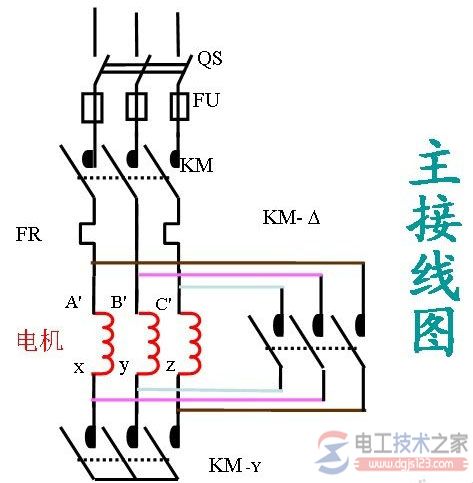

主接線方法。

Y-△運行得話，先要星形運行得話，毫無疑問KM和 KM -Y 先要運行，以后KM -Y要慢下來，KM要一直得電，要不然沒開關電源毫無疑問不好，KM和KM-△要一直運作，到一切正常運作。

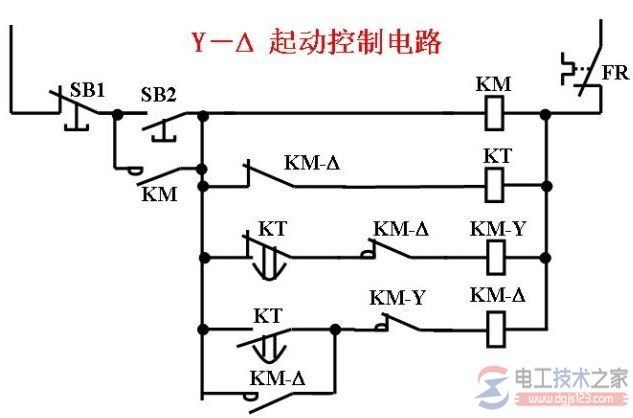

控制電路圖：

依據上邊一次控制回路的剖析，再看這個控制電路，按住運行按鍵SB2，主控制回路開關電源運行，KM電磁線圈得電，其延時繼電器合閉，完成自維持，SB2回歸；下邊的時間控制器電磁線圈控制回路和KM-Y電磁線圈控制回路也接入，這時候Y型運行早已完成，根據時間控制器時間的整定值，Y型控制回路的時間控制器NC（常閉）接觸點得電后要廷時開啟，使Y運行維持住，而△控制回路KT的NO（開與關）接觸點得電后要廷時合閉，促使△型控制回路不可電，另外Y型運行的交流接觸器常閉觸點對△控制回路有鎖閉（Y-△兩控制回路都需要有鎖閉）。

整定值時間到后，時間控制器的延時繼電器瞬時速度合閉，接入△型控制回路，KM-△電磁線圈得電，其延時繼電器合閉，起維持功效，而其常閉點斷掉，斷開Y型運行控制回路，另外另一個常閉點促使KT時間控制器控制回路斷掉，KT電磁線圈跳停，常閉瞬時速度回歸，開與關也回歸，電動機這時早已處在一切正常運作情況，完成了降血壓運行。（電工技術世家 www.dgjs123.com）

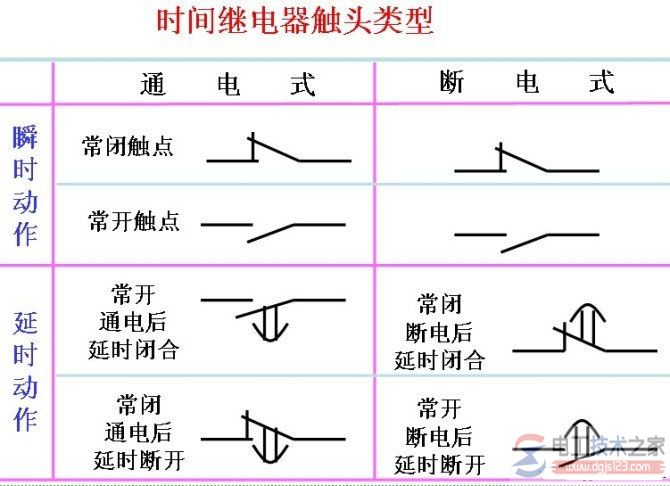

留意，時間控制器的接觸點，含有廷時的接觸點，是得電廷時還是跳停廷時，一定要熟記才行。

左凸右凹，延頭瞬尾；左凹右凸，瞬頭延尾；

凸凹都是有，延頭延尾；NO NC看常態化。

這兒凸凹指的是斷路器上邊那一個半弧，需先把斷路器豎起來，上下指的是斷路器相對性于正中間的平行線是在左邊還是右側，延頭瞬尾，喻指：電磁線圈得電后，接觸點廷時姿勢，而跳停后，瞬時速度瞬時速度姿勢；瞬頭延尾，意：電磁線圈得電后，接觸點瞬時速度姿勢，跳停后，廷時回歸。凸凹都是有的，得電廷時姿勢，跳停也廷時姿勢。NO指開與關，NC指常閉，看常態化，沒有電它是開與關還是常閉。

融合口決，都很好了解了。

根據之上詳細介紹了了解了電機電氣控制系統互鎖的有關專業知識，它也是電氣設備專業知識的關鍵內容。
