文中詳細介紹了三相電機完成正反轉操縱的原理圖，根據好幾個電氣原理圖來解讀電機正反轉操縱的實行全過程，全部正反轉操縱原理圖中，牽涉到隔離開關、正轉交流接觸器與翻轉交流接觸器等元器件。

三相電機正反轉操縱原理圖

圖（1），三相電機正反轉原理圖。

QS為隔離開關，KM1正轉交流接觸器，KM2翻轉交流接觸器，F(xiàn)R熱繼器，SB1終止按鍵，SB2正轉運行按鍵，SB3翻轉運行按鍵。

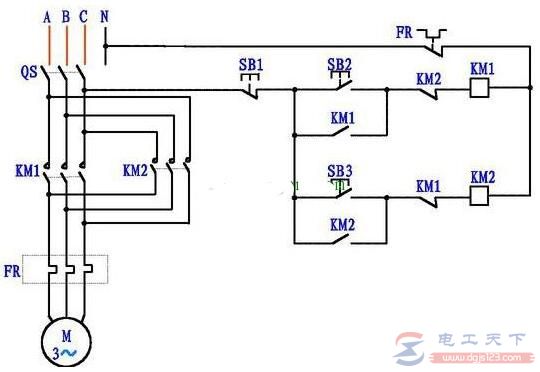

圖（2）

把感應起電一部分標成鮮紅色，沒合隔離開關QS以前，僅有隔離開關容易上火感應起電。

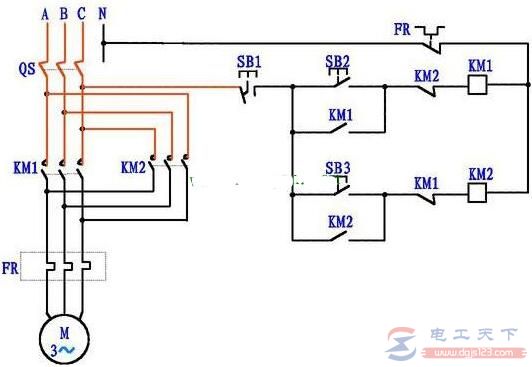

圖（3）

蓋上QS，圖上控制電路一部分，SB2、KM1、SB3、KM2開與關點都為斷掉情況，不管正轉還是翻轉交流接觸器電磁線圈都不可電，因此電動機終止情況。

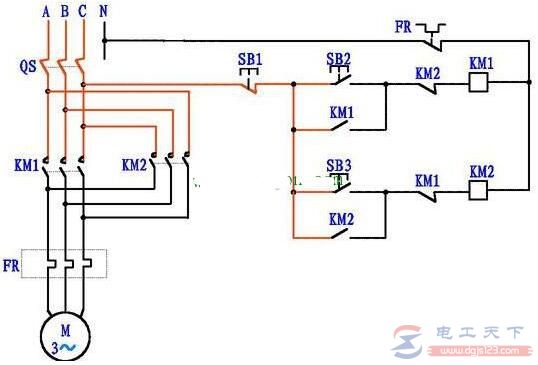

圖（4）

按住正轉運行按鍵SB2，KM1電磁線圈得電吸合。KM1主接觸點合閉，電動機正轉。

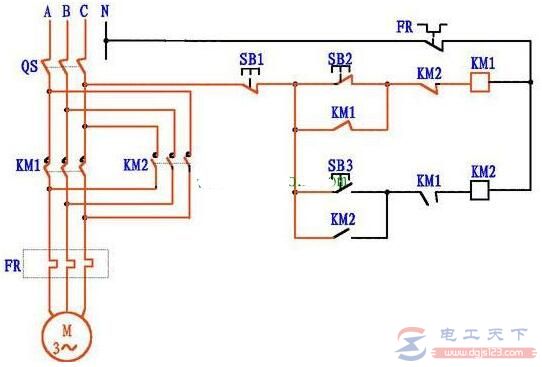

圖（5）

松掉SB2，KM1開與關輔助觸點合閉，KM1交流接觸器鎖緊，電動機維持正轉。

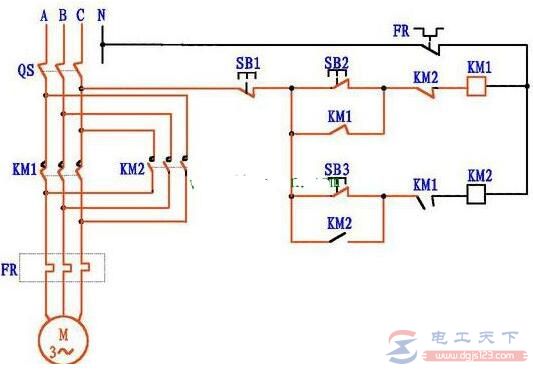

圖（6）

按住翻轉運行SB3，因?yàn)镵M1常閉點斷掉，KM2仍不可以得電吸合，這里KM1常閉點即是自鎖互鎖點。

圖（7）

按住終止按鍵SB1，常閉點斷掉，交流接觸器釋放出來，電動機終止。

圖（8）

按住翻轉運行按鍵SB3，KM2吸合，電動機翻轉。

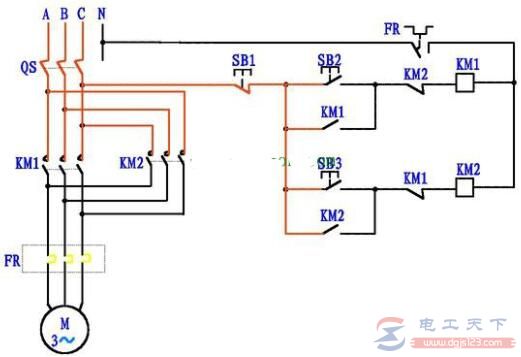

圖（9）

假如電動機匝間或熱繼器FR姿勢，F(xiàn)R常閉點斷掉，不管正轉還是翻轉交流接觸器，都將釋放出來，電動機終止。
