一、電動機控制：行程安排操縱

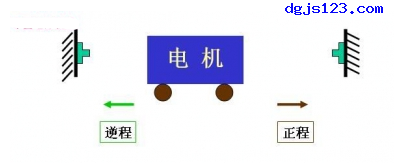

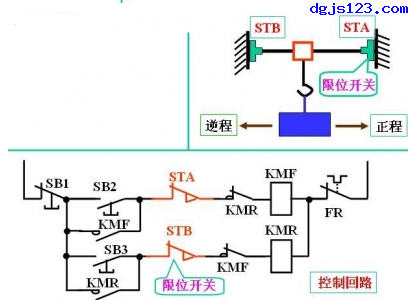

如圖所示：

行程安排操縱的關鍵：提升了行程開關，根據行程開關來具有機械設備抵達一定部位后全自動終止或回去健身運動的作用。

表明：

正程運作全過程：

按住SB2→順向運作→至右極端化部位撞碎STA→電動機及機械設備轉停

逆程運作全過程和正程運作全過程相近。

二、電動機控制：行程安排操縱之全自動反復運動

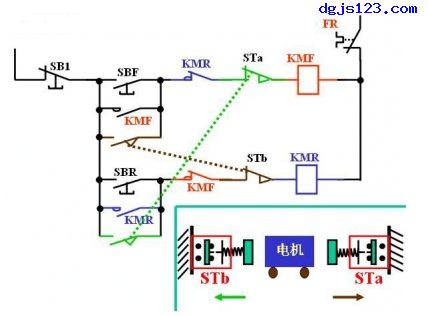

如圖所示：

重點部位取決于行程開關選用復合開關，各自有一副開與關和一副常閉觸點連接控制電路。

正程運作時：

按住控制按鈕SBF→電動機運行順向運作→抵達極限部位后→碰撞行程開關STa→行程開關STa常閉觸點斷掉，終止順向運作；

另外行程開關STa開與關觸點合閉，電動機運行逆程運作，逆程運作和正程運作相近，這般往復式，直至按住終止按鍵SB1截止。
