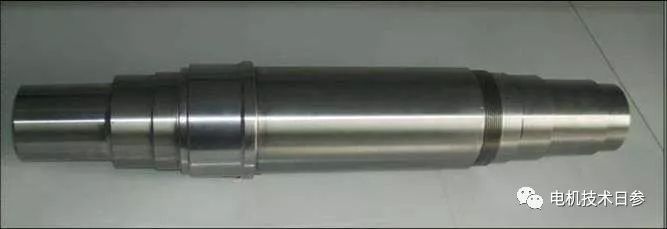

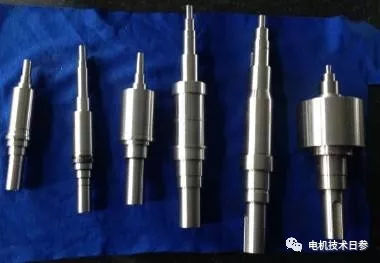

電機軸的加工涉及到很多關鍵尺寸要素，如與配合安裝有關的軸伸尺寸、軸承位置、鐵芯位置等，這些都與基準獨特的中心孔有關。任何不合格或未能達到設計預期都將是一大隱患。為了防止產品不合格或偏離設計預期，女士參考了各廠家的經驗，談了軸加工。

電機軸主要尺寸元件的控制

軸的精度和粗糙度高于其他零件，軸與其他零件配合緊密。加工過程中必須掌握以下要素。

工作面同軸度。主要工作表面是軸承位置(與軸承配合的表面)和軸延伸位置(與驅動輪配合的表面)。如果軸延伸表面到軸承表面的徑向跳動(偏心率)太大，在電機運行期間會產生振動和噪音。此外，當安裝轉子鐵芯、滑環、換向器和風扇的零件徑向跳動過大時，雖然這些零件的外圓可以在轉子精加工時進行校正，但會引起更多的初始不平衡。如果轉子鐵芯、滑環、換向器和風扇在精加工后組裝在軸上，這些零件的直徑將不夠。

配合件的尺寸精度和圓柱度控制。軸伸位置、軸承位置、鐵芯位置的尺寸精度、形狀和位置精度應準確，否則難以裝配，甚至造成零件損壞、軸承松動或操作不靈活、軸承溫升高等

低軸粗糙度控制。配合面粗糙度不高，容易磨損，配合部位會變松。如果非配合面粗糙度過低，軸的疲勞強度會降低。

軸肩圓角和砂輪越程槽應按規定尺寸加工。半徑過小、砂輪超程槽過深會降低軸的強度；圓角半徑過大會使配合件的端接觸不穩定。砂輪超程槽是必要的，以防止磨削時砂輪側面與軸肩摩擦。超程槽的尺寸應根據機械行業標準選擇。

鍵槽相對于參考面軸線的對稱性不應超出公差范圍，否則裝配將會很困難。熱壓配合件的鍵槽應符合圖紙要求。否則，在熱壓裝配過程中，由于對稱度超差，工件將無法安裝在其正確位置。然而，熱壓組裝好的工件套好后很難拆卸，往往會導致產品浪費。

兩個軸承齒輪之間的距離應準確。否則，組裝后轉子鐵芯會軸向偏移或軸承卡住。

軸的基本加工工藝

軸的加工過程可分為初步加工和成形加工兩個階段。軸的初步加工包括矯直圓鋼、下料毛坯、展平端面和鉆中心孔等。初步加工的目的是為成形加工提供合格的總破損量和工藝定位參考。成形工藝包括粗車、半精車、精車、外圓磨削、鍵槽銑削等。成形加工的目的是將毛坯加工成結構設計的形狀和尺寸。

圓鋼矯直、粗加工和下料在毛坯進入加工過程之前進行，方便工廠內運輸，減少加工區域的占地面積。平端面、中心孔鉆孔、成型都是在加工過程中進行，以組織流水作業。

不同的電機廠商，不同的組織模式，都是根據自己的產品特點和工廠特點來設定的，但總是一樣的。抓住要素，簡化流程，是目前大規模精益生產的精髓。
