電機中常用的軸承有三種：滾動軸承、滑動軸承和含油軸承，它們支撐電機旋轉部件的旋轉。含油軸承一般用于微型或小型電機，配件少，免維護，有利于簡化結構；滑動軸承主要用于大中型電機，適用于重載、耐沖擊的場合；滾動軸承應用廣泛，下面Ms討論的話題主要針對這類軸承。

如何識別軸承

滾動軸承編碼由前置碼、基礎碼和后綴碼組成，前置碼用字母表示，表示成套軸承部件；基本代碼表示軸承的類型和尺寸等主要特征；后綴代碼表示軸承精度和材料特性。

軸承后代碼及其含義

常見內部結構代碼含義示例

B——接觸角為40的角接觸球軸承

C——接觸角為15的角接觸球軸承

接觸角為25的AC——角接觸球軸承

E——加固設計

密封\防塵和外形變化代碼及含義示例

代碼含義代碼含義

外圈帶止動槽的軸承(2)RZ非接觸密封軸承

NR外環有一個止動槽和一個止動環軸承(2)Z防塵蓋密封軸承

(2)RS接觸密封軸承(2)LS接觸密封軸承(內圈無齒)

罐籠結構和材料的編碼

代碼含義代碼含義

f鋼鐵實心保持架，后面數字表示J鋼板沖壓不同材質的保持架

q青銅實心保持架，附數字，表示滿載不同材質滾動體v。

m黃銅實心保持架e磷化保持架

t酚醛層壓布管實心保持架d碳氮共滲保持架

工程塑料注射籠

公差等級代碼

P0——尺寸精度為P0級

P6——尺寸精度為P6級

P5——尺寸精度為P5級

P4——尺寸精度為P4

P2——尺寸精度為P2等級

滾動軸承的精度從0級提高。

通關代碼

代碼含義

/C1徑向間隙為1套

/C2徑向間隙為2組

——徑向間隙為0組，即正常組間隙

/C3徑向間隙為3組

/C4徑向間隙為4組

/C5徑向間隙為5組

/CM電機軸承的特殊間隙

振動等級代碼

Z ——軸承振動加速度等級的極值組由低到高依次為： Z1、Z2、Z 3、Z4

V ——軸承振動速度級的極值組由低到高依次為： V1、V2、V 3、V4

配置代碼

代碼含義

數據庫成對背靠背安裝，例如7210 C/數據庫

DF面對面成對安裝，例如：32205/DF

DT成對串聯安裝，例如：7210C/DT

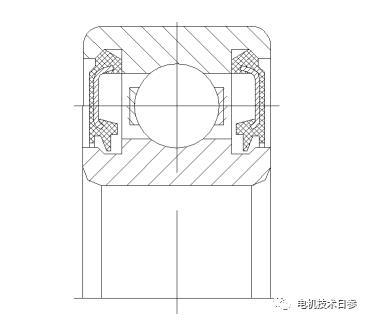

軸承的密封結構

2Z——帶防塵罩的軸承用于污染不嚴重且沒有接觸軸承危險(如濕氣和蒸汽)的軸承配置。防塵罩也用于出于速度或工作溫度考慮而減少摩擦非常重要的應用中。

帶有2RZ——非接觸密封的軸承通常用于污染不太嚴重的地方。它們的應用與防塵罩類似，密封效果略好于防塵罩。

帶有接觸密封(簡稱密封)的2RS——軸承通常用于中度污染、不可避免的水或?yàn)R水或無需維護的長使用壽命的軸承配置中。

關于電機軸承的間隙

軸承的徑向(軸向)間隙是軸承沒有外部載荷時，從一個徑向(軸向)極限位置到相對極限位置的徑向(軸向)距離。實際上，由于套圈的形狀誤差和滾動元件的不一致性，應該采用套圈不同方向上的徑向(軸向)位移的平均值以及套圈和滾動元件的不同相對位置。

間隙是軸承的重要技術參數，直接影響軸承的技術性能，如載荷分布、振動、噪聲、摩擦、溫升、使用壽命和機械運行精度等。

a)如果間隙過大，軸承內部的軸承面積會減小，接觸面上的應力會增大，從而縮短使用壽命。間隙過大也會降低軸承的運行精度，增加振動和噪音。

b)如果間隙過小，實際運行中可能會出現負間隙(干涉)，引起摩擦發熱和溫升，進而使有效間隙變小或干涉變大。這樣的惡性循環會導致軸承鎖死。

以上非官方內容僅代表個人觀點。
