沈女士的一位好朋友從事型式試驗多年，但隨著試驗電機規格的逐漸擴大和變頻電機的增多，試驗過程中不時會有個別電機軸在伸出。大家都知道是軸電流，但是如何防止軸電流呢？為什么軸電流問題無法避免？時不時還會造成嚴重的質量事故。沈女士今天就這些問題與大家交流了經驗，分享了心得。

類似的問題，如定子硅鋼片的定子被燒蝕,縫和定子與轉子之間不均勻的氣隙，往往是不可避免的。軸心與磁場中心可能存在不一致，必然導致機組主軸在鐵芯組合縫,磁場中旋轉，與軸交聯的交變磁場會在軸中不完全對稱，造成軸兩端電位差。沈女士的朋友出了什么事并不奇怪。

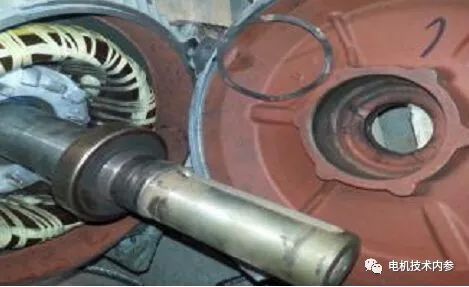

其實，Ms參數的接觸軸電流問題也是從電機型式試驗開始的。測試過程中，部分電機軸伸會出現明顯的燒蝕現象，部分軸承溫度會快速升高。我也處理過這樣一個電機未能返廠的案例：電機運行一段時間后燒毀，拆機后發現軸承有感應電勢痕跡，已經散架。

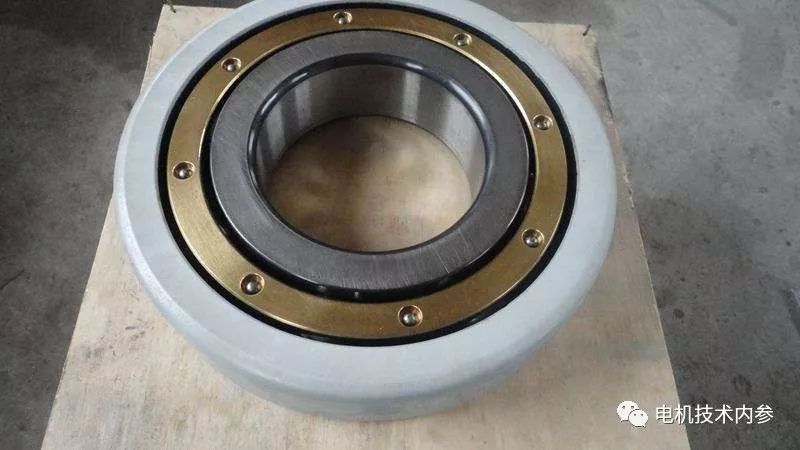

通常低壓大功率電機、高壓電機、變頻電機更容易產生軸電流，因此經常使用絕緣軸承和絕緣軸承套來切斷電路，防止軸電流，但解決軸電流燒軸承問題可靠的方法是使用接地碳刷來分流。原因有二：(1)絕緣軸承套工藝性不好，絕緣層在高壓變頻的雙重作用下容易擊穿；(2)絕緣軸承價格昂貴。

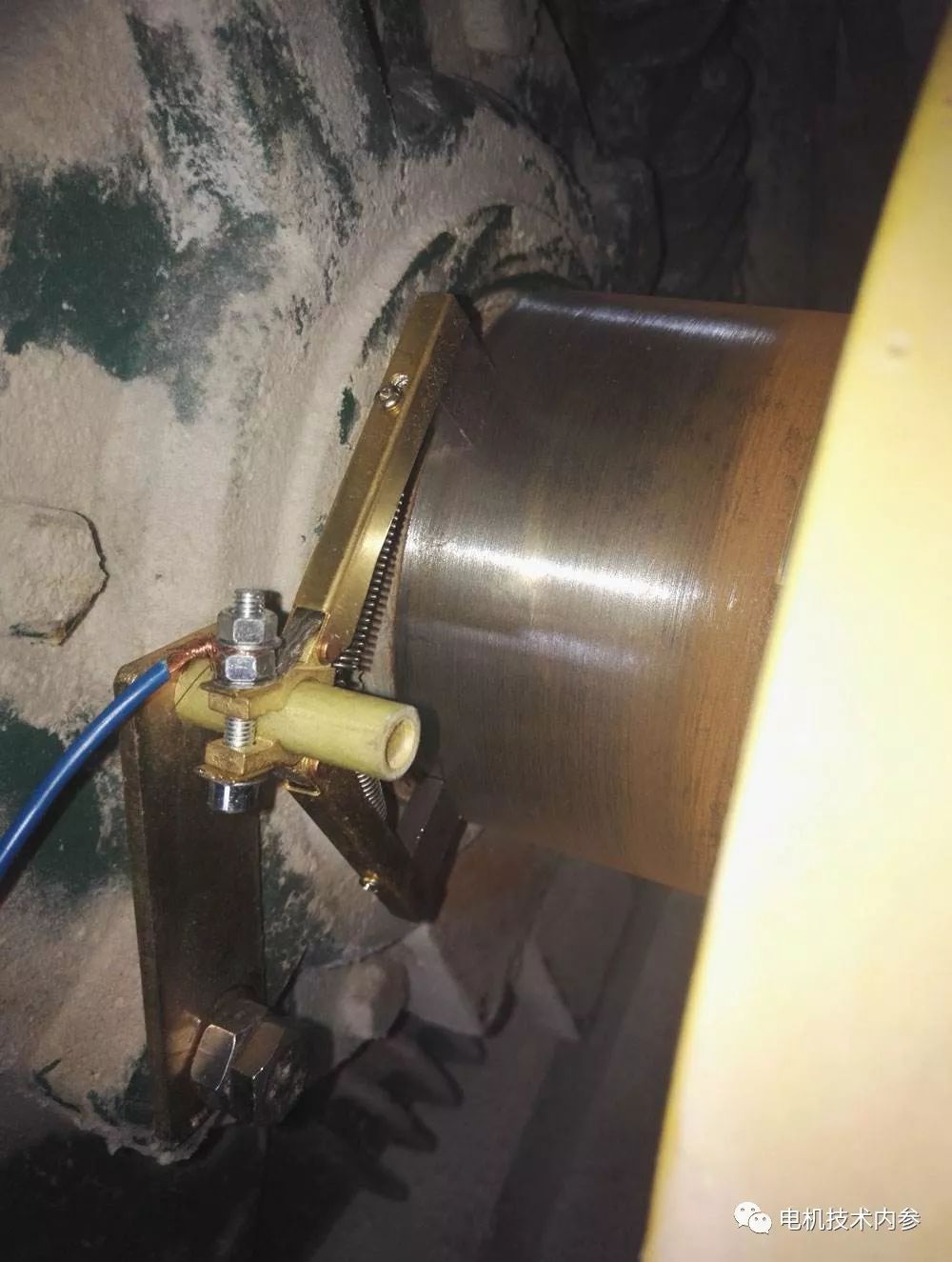

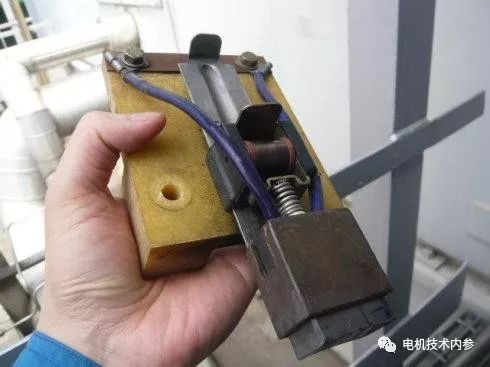

接地碳刷的作用接地碳刷的作用是分流軸電流。通過縮短軸承的兩端(軸電流通過滾動元件從軸承的一端流到另一端)，流過軸承的電流減少或消除。

接地碳刷分流原理當電機裝置中的碳刷接地時，其工作原理如下：(1)電機安裝誤差引起的均勻氣隙或不同線圈阻抗感應的軸電壓通過碳刷和外殼形成回路，繞過軸承。(2)短路軸承兩端油膜兩端的電壓，以避免形成燒蝕軸承或軸瓦的軸電流。

接地碳刷的應用實例在大型發電機中，一般勵磁端軸承座是絕緣的(整個軸承與地面絕緣)，蒸汽端軸用接地碳刷接地，因?yàn)榘l(fā)電機勵磁和轉子絕緣測量的各種保護的接地實際上是與碳刷連接的蒸汽端軸。當轉子線圈向轉子鐵芯漏電時，勵磁正極或負極對地會有接地電壓，表明轉子出現故障，應停機檢修。接地刷通常連接到轉子絕緣監測電路，當電流流動時會發出報警信號。
