近日，沈女士百思不得其解，開始著手處理幾起電機外觀問題，都與鋼板焊接件有關。原因是多臺專用電機采用焊件，焊縫外露多，焊渣處理不徹底，無法與大量消失模工藝的鑄件外觀相比。結果質檢部門因明顯問題拒絕放行，生產部門以耗時、啟動困難為由拒絕處置。沈女士奉命協調，歷經千辛萬苦終于被說服重新打磨。畢竟合同交貨不能耽誤，質量問題也不是小事。

回頭看，這不就是鑄件和焊接鋼件的爭議嗎？如今，隨著環保問題,的日益突出，兩大因素將促使電機制造商不定期地使用焊接零件：一是鑄件的需求供不應求；二是特定場合應用電機現有鑄件不符合要求或一次性小批量特殊訂單。

鑄件不同于焊接鋼零件。通常電機的主要結構件是鑄件，主要基于以下考慮：1)造型復雜；2)適合在專業鑄造廠批量生產；3)切削加工性能好，制造周期短；4)成本低；5)外觀質量容易保證。但對于市場前景不確定、風險較高的電機，預先投入的鑄模成本難以消化或平均分?jǐn)?，在電機設計中不宜采用鑄造結構方案。

焊接鋼件的制造包括切割下料、焊接、退火、噴砂或拋丸,等一系列復雜工序，涉及工種多、周期長，適用于數量少、類型繁雜的特種電機。但在某些應用中，不允許使用鑄鐵件，水套冷卻等特殊結構的電機只能用鋼板焊接，甚至有客戶規定電機外殼必須是鋼制的。因此，雖然焊接鋼件表觀質量難以控制，工藝繁瑣，但在新方案驗證階段使用可以有效規避風險，但在處理特殊結構或規格單一的電機時，可以大大縮短周期，生產過程帶來的環境問題也沒有鑄造生產那么嚴重。

或者說鑄件和焊接鋼板不僅僅是設計選擇那么簡單，而是兩種完全不同的設計思路和風格。設計人員要仔細揣摩材質、力學特性、工藝方法鑄件和焊接鋼板等方面的特點，充分利用各自的優勢，設計出造型新穎、機械性能優異的電機。

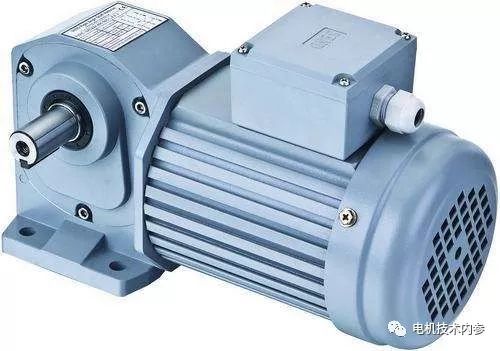

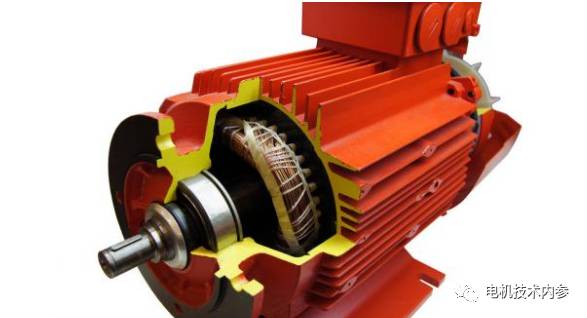

關于鑄件鑄件是從成形方法的角度用鑄造方法成形的零件。鑄造方法是將液態金屬注入型腔，凝固冷卻得到零件。鑄件設計必須考慮工藝性和結構的合理性，并遵循以下設計原則：

1)拔模角是為了便于砂型或消失模工藝中鑄坯與金屬型的分離，與分型面垂直的面應做成0.5 ~ 4的拔模角。

2)加工余量待加工鑄件的表面必須有加工余量，加工余量根據鑄造合金的類型、加工精度、鑄件的形狀和尺寸而變化。鑄鋼件，大型鑄件和形狀復雜的鑄件，其余都是大型的。

3)圓角為了便于造型，避免鑄件冷縮時尖角出現裂紋、砂型鑄造過程中出現粘砂等缺陷，內腔壁之間的交角應倒圓。

4)盡量保持壁厚不變，盡量用加強肋或網狀結構肋代替厚壁，以增強結構的剛度和強度。

5)單面封閉型腔應設計有足夠深的數控車床退刀孔，避免深時撞刀。

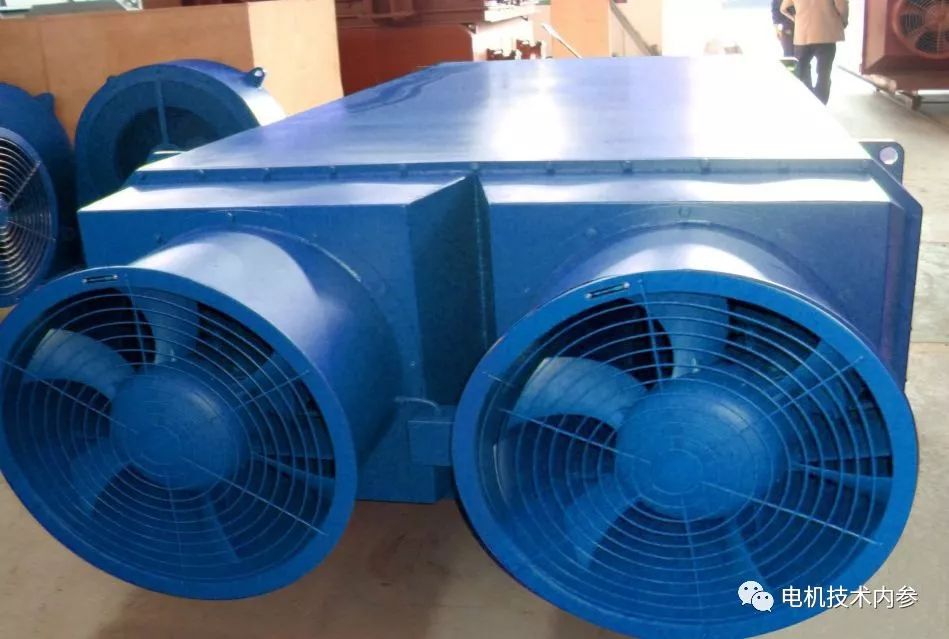

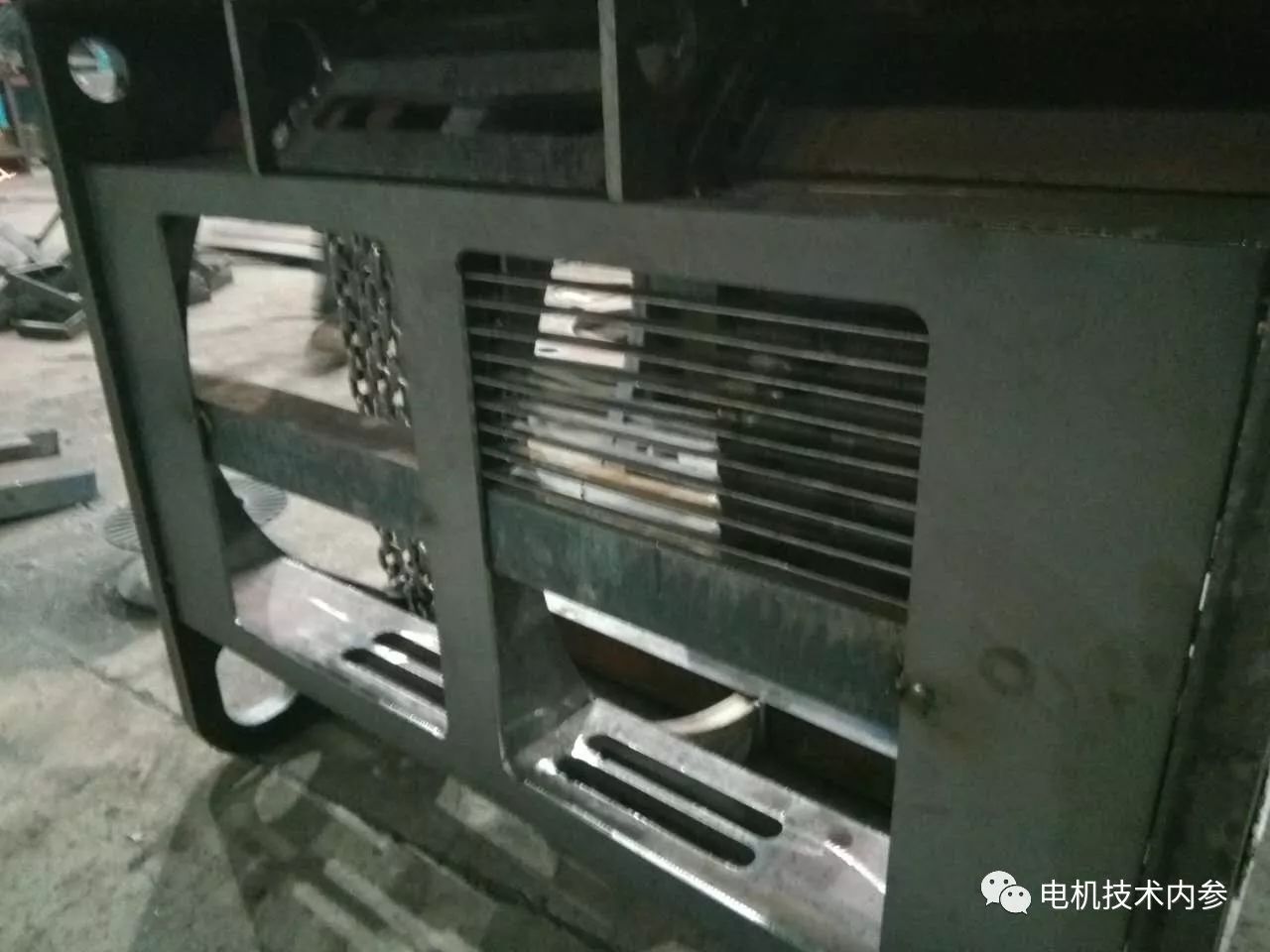

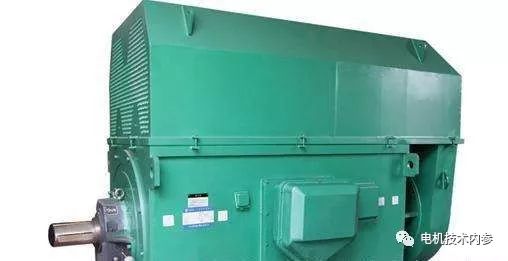

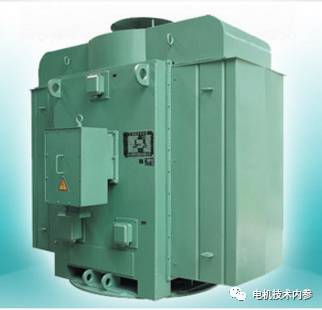

從設計的角度來看，焊接鋼構件的結構非常特殊，需要仔細嚴謹?shù)匾?guī)劃布局?jǐn)?shù)量多、厚度和形狀不同的構件的搭接。設計原則是：

1)材料的焊接性能權衡機械性能和焊縫

5)焊縫應盡可能避開影響外觀的部位。通過構件之間相互嚙合的設計，可以降低焊件工作狀態下不同位置焊縫的應力，減少表面焊縫的數量，通過設計手段提高表觀質量。

6)突出整機的設計風格，充分利用焊件靈活隨意的多維結構，杜絕與電機結構、外形不協調的元素，突出匠心、精益制造的設計理念。
