工業控制的核心是電機控制，電機控制的核心是接觸器，接觸器線圈控制的常規元件是按鈕開關。今天就簡單介紹一下按鈕開關在二次控制回路中的功能、使用以及安裝方式。。

三相異步電動機的點動控制

電機點動常用于工業控制中進行調試和維護。在這種狀態下，需要人為的控制運動的時間來檢查電路的運行狀態。

回路說明：在這個控制回路中，手動按下這個按鈕，然后回路接通。松開后，按鈕彈出，回路斷開。通過手動上下按壓，接觸器吸合釋放，進一步實現電機的點動功能。

三相異步電動機的啟動控制

電機的啟動是工業控制中的基本電路之一，在電動機控制的啟動階段中常用，經常與停止一起使用。

回路說明：在本電路的控制中，使用的按鈕開關與點動電路一致。只有接觸器的輔助常開觸點并聯在按鈕開關的兩端，才能實現電路的接通和自鎖功能。使用的按鈕開關是一個標準的自復位按鈕，帶有一組常開觸點。

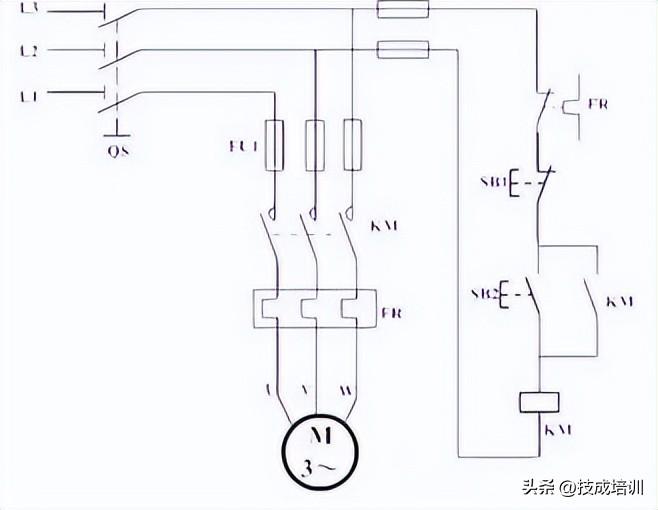

電動機啟動停止控制

這個回路是比較簡單完整的控制回路，可以是控制電動機的啟動和停止。它通常用于相對簡單的工業控制。

回路說明：在本電路的控制中，自復位1NO按鈕仍然用于啟動。在電路中按下按鈕開關后，接觸器線圈被電吸引，接觸器主電路接通電機開始工作，接觸器輔助常開常閉，電路自鎖，完成啟動。開關的常閉觸點串聯在電路中。按下按鈕，電路斷電，接觸器線圈斷電電路斷開，電機停止工作。

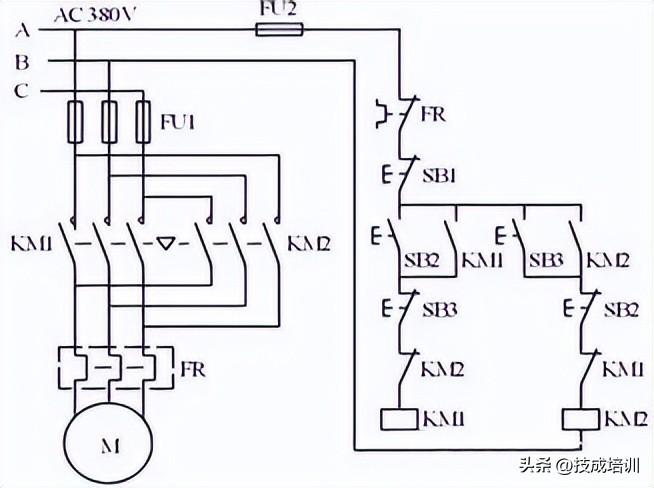

電動機啟動+停止+反轉控制

此電路增加了電機的反轉控制功能，需要電動機正轉和反轉的回路中中常用，在一些常見的農業機械中應用廣泛。

回路說明：在這個電路中，通過控制電機的接線相序，實現電機的正轉和反轉。兩個接觸器分別實現換相后的正轉控制和反轉控制。在控制電路中，分別控制兩個接觸器線圈的吸合和釋放，要求兩個接觸器不能同時得電。所以在回路控制中，除了出口按鈕的自鎖啟動外，還增加了聯鎖，即在回路中增加了另一個按鈕的常閉觸點和另一個接觸器的常閉觸點；因此，電路中選擇的觸點為1N0 1NC。
