機械方面的故障檢查

(1)軸承磨損

電機本身對前后軸承有嚴格的要求，軸承的質量直接影響電機本身的工作狀況。檢查時，如果電機在運轉，可用螺絲刀的一端接觸軸承蓋，耳朵要壓在螺絲刀的手柄上。仔細傾聽軸承運行過程中是否有任何異常聲音，如噪音和振動。如果聲音異常，可以判斷軸承已經損壞。要停止電機運行，請打開電機進行檢查。檢查軸承小環和大環之間的固定架是否損壞，軸承是否卡死和損壞，電機端蓋是否與軸承配合正確，軸承和轉軸是否跳動。如果發現跳動，在裝配軸承之前，用鑿子在旋轉軸上做一些標記，或者用銑床在電機軸上滾壓。然后檢查軸承缺油，軸承裝配是否到位，裝配同心度是否良好，電機端蓋裝配是否到位。

(2)定子和轉子之間的摩擦

首先用手轉動電機轉子，仔細聽有無摩擦聲，或者用手輕輕觸摸電機軸及周圍零件，可以感覺到有無摩擦。另外，也可以將電機拆開，觀察定子鐵芯表面有無摩擦后的痕跡，再觀察轉子鐵芯上有無摩擦后的痕跡，根據轉子鐵芯上摩擦痕跡的位置判斷產生摩擦的原因。主要原因有：端蓋位置不對，軸承損壞，軸與軸承摩擦，轉子與定子之間有雜物，硅鋼片錯位串出，電機旋轉磁場變化。

電動機定子繞組的檢查

(1)電機繞組接地檢查

用兆歐表查找電機接地點。當電機的繞組接地時，先找出電機的三個繞組中哪一組接地，或者哪兩組接地。首先拆下三相繞組的連接線，然后用500V兆歐表檢測三相繞組的相間絕緣。如果三相繞組之間絕緣良好，則進行接地檢測。檢測方法是將兆歐表的一端接在三相繞組的出線端，另一端接觸電機金屬外殼的銘牌或接觸電機不生銹的金屬外殼，如圖7-55所示。如果兆歐表指針為零，說明相繞組有接地短路點。為了進一步找出哪個繞組接地，需要把這個線圈繞組中繞組之間的連接橋分開，一步一步找。

圖7-55用兆歐表檢查電機接地點。

用燈泡找到電機接地點。在農村地區，有時電氣儀表不全，可采用圖7-56所示的方法進行檢測。將交流220V燈泡直接串聯后接在電機外殼和電機繞組的一端(注意零線接在電機外殼上，注意人員不要接觸帶電部分)。如果三相繞組的一相接觸時燈泡亮起，說明該相繞組有接地故障點。可以按照前面的方法找到接地點的具體部分。

圖7-56用燈泡檢測電機接地點

用耐壓機找到電機的接地點。這種方法可以直接觀察接地點的位置，如圖7-57所示。當耐壓的電壓逐漸升高時，如果繞組出現接地故障，繞組的接地點就會開始起弧冒煙。只要仔細觀察，就能找到接地點的具體位置。如果接地點在電機的槽內，根據耐壓產生的“吱吱”聲判斷接地點的大概位置，然后取出槽內槽楔，重新耐壓，直到找出接地點的具體位置。應用該方法時，應注意人身安全，人與設備保持一定的安全距離，防止觸電。

圖7-57使用耐壓機器測試電機的接地點

(2)電機繞組短路檢查

電機繞組匝間短路的檢測方法是通過短路檢測器來發現。將短路檢測器連接到220V交流電源上，如圖7-58所示，然后將鐵芯開口對準被檢測繞組所在的槽。這時，短路檢測器和定子的一部分組成了一個小“變壓器”。短路檢測器本身的繞組是變壓器的一次繞組，而被檢測的電機繞組是變壓器的二次繞組。短路檢測器的鐵芯和定子鐵芯的一部分構成變壓器的磁路。當接通220V交流電源時，被檢測的定子繞組會產生感應電動勢。如果有短路匝，會有電流流過短路匝，反射到短路檢測器的一次電流會比平時大，同時電機定子繞組周圍的鐵芯會產生磁場。此時在槽口處放一塊薄鐵片，短路線圈產生的磁通量會通過鐵片形成一個回路，將鐵片吸引到鐵芯上，產生振動，從而可以判斷電機的轉數。

用短路檢測儀檢查電機匝間短路時，需要斷開定子繞組多路線圈的并聯，否則無法判斷短路故障點的位置。

檢查電機是否有相間短路，首先要拆下電機引出線的接線板，然后將兆歐表的一端接到一相繞組上，另一端接到另一相繞組上進行測試。測試中，如果某兩相繞組出現相間短路，兆歐表指針為零。然后將兩相繞組各線圈之間的接線逐個拆開進行測試，后找出短路的兩組線圈。

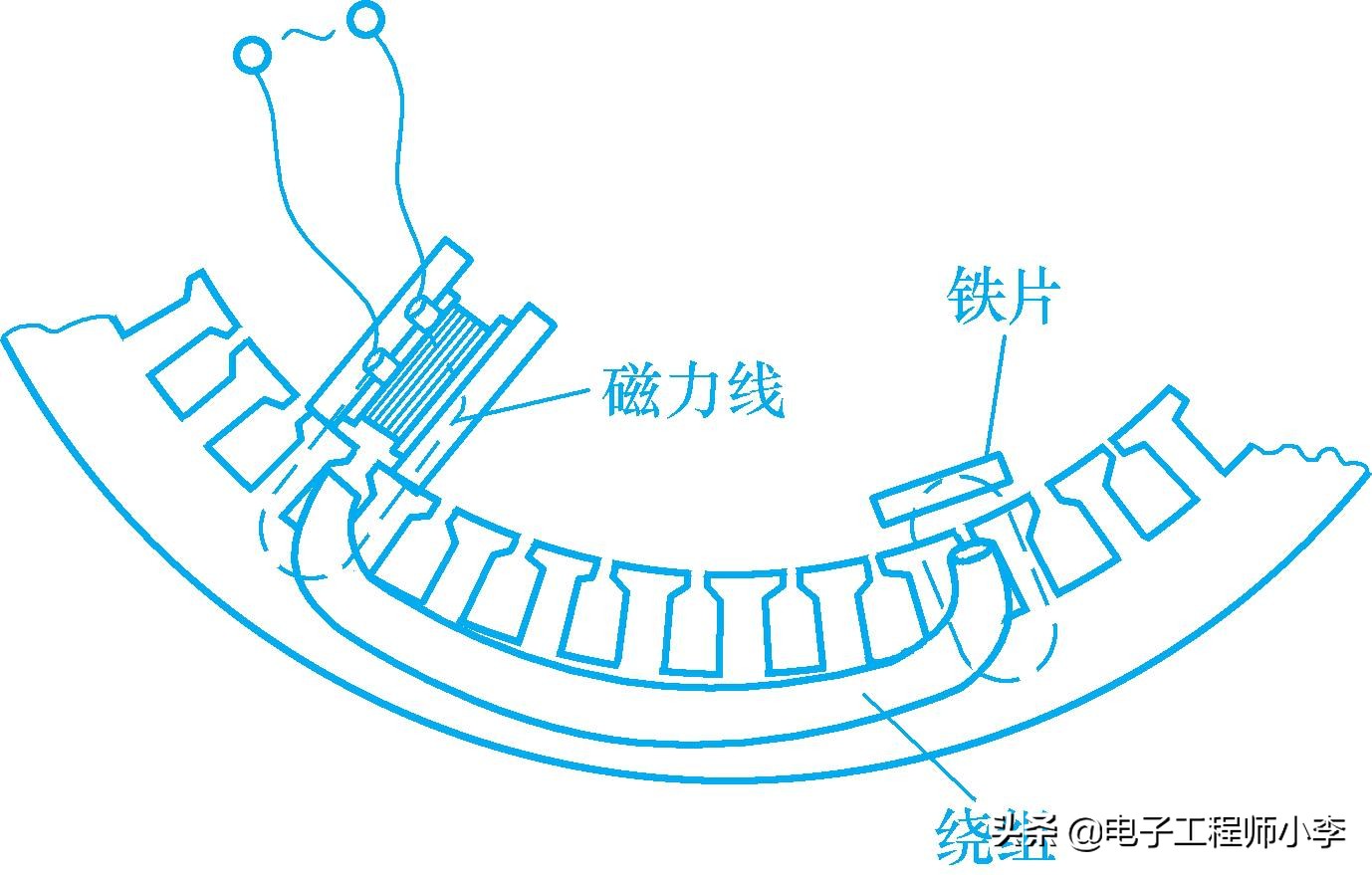

圖7-58使用短路檢測器搜索電機繞組的匝間短路

(3)檢查電機繞組開路故障。

檢查電機繞組開路，還需要斷開電機端子的連接線，然后用萬用表低阻測試三相繞組的通斷。如果一相開路，電阻會很高，說明相繞組開路。為了進一步找出開路點的位置，可以用一個電池串聯一個小燈泡，小燈泡的一端接在開路繞組的首端，另一端接鋼針，用鋼針從開路相的首端依次刺破繞組絕緣，觀察燈泡是否發光。當燈泡在某一點不發光時，說明開路點在該點的前后之間，如圖7-59所示。

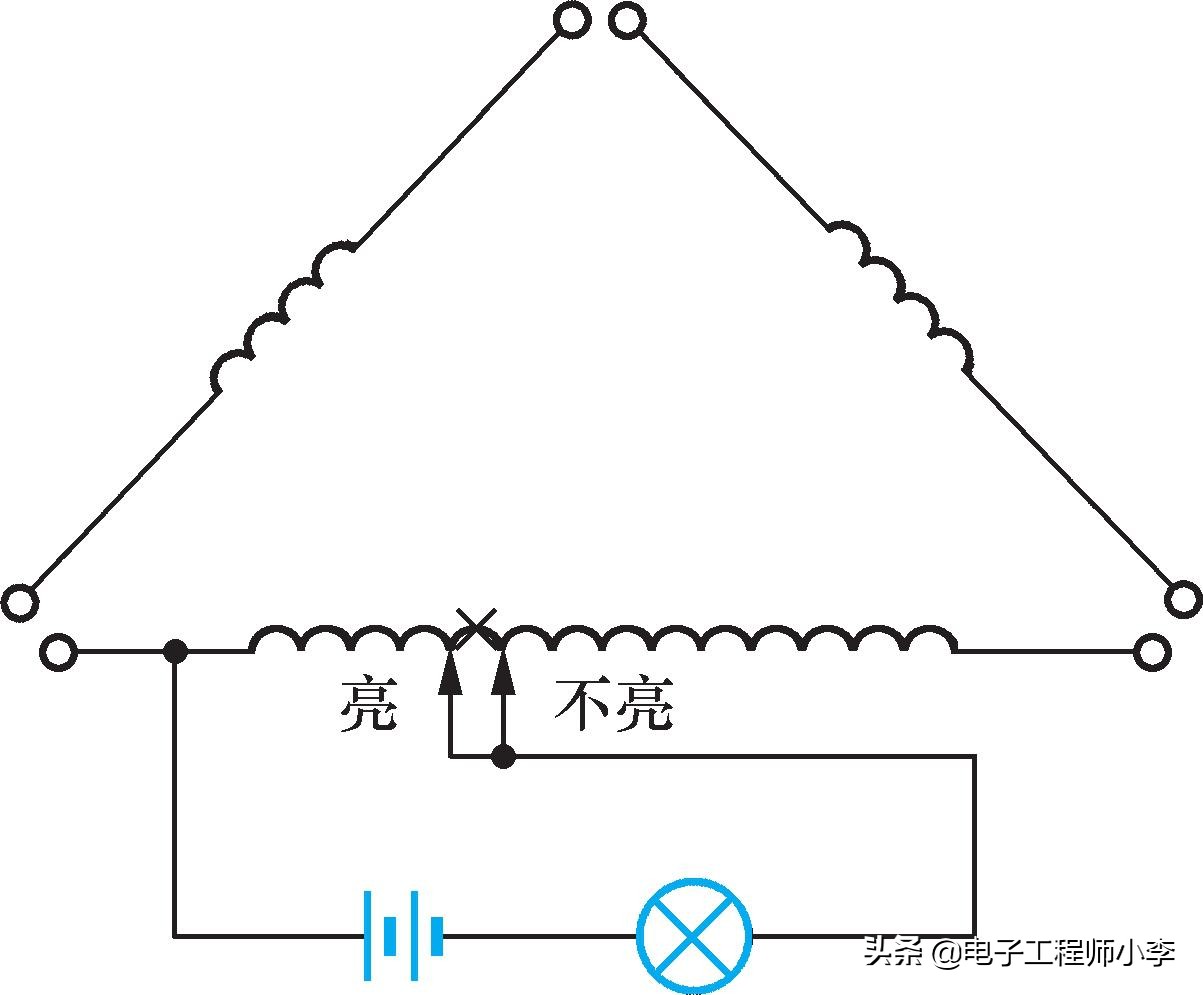

圖7-59用燈泡檢查電機繞組斷點

(4)檢查電機繞組的錯誤接線。

用一種簡單的方法可以檢測出電機繞組是否接錯線，如圖7-60所示。首先，將待檢查相繞組的兩端與DC電源相連，然后用指南針沿著定子內圈移動。如果繞組沒有接錯，指南針每通過繞組的一組槽，方向就反過來，一周內方向變化的次數正好等于極數。如果指南針通過某組線槽，指針不反轉，或者指針不確定，說明該組接錯了。

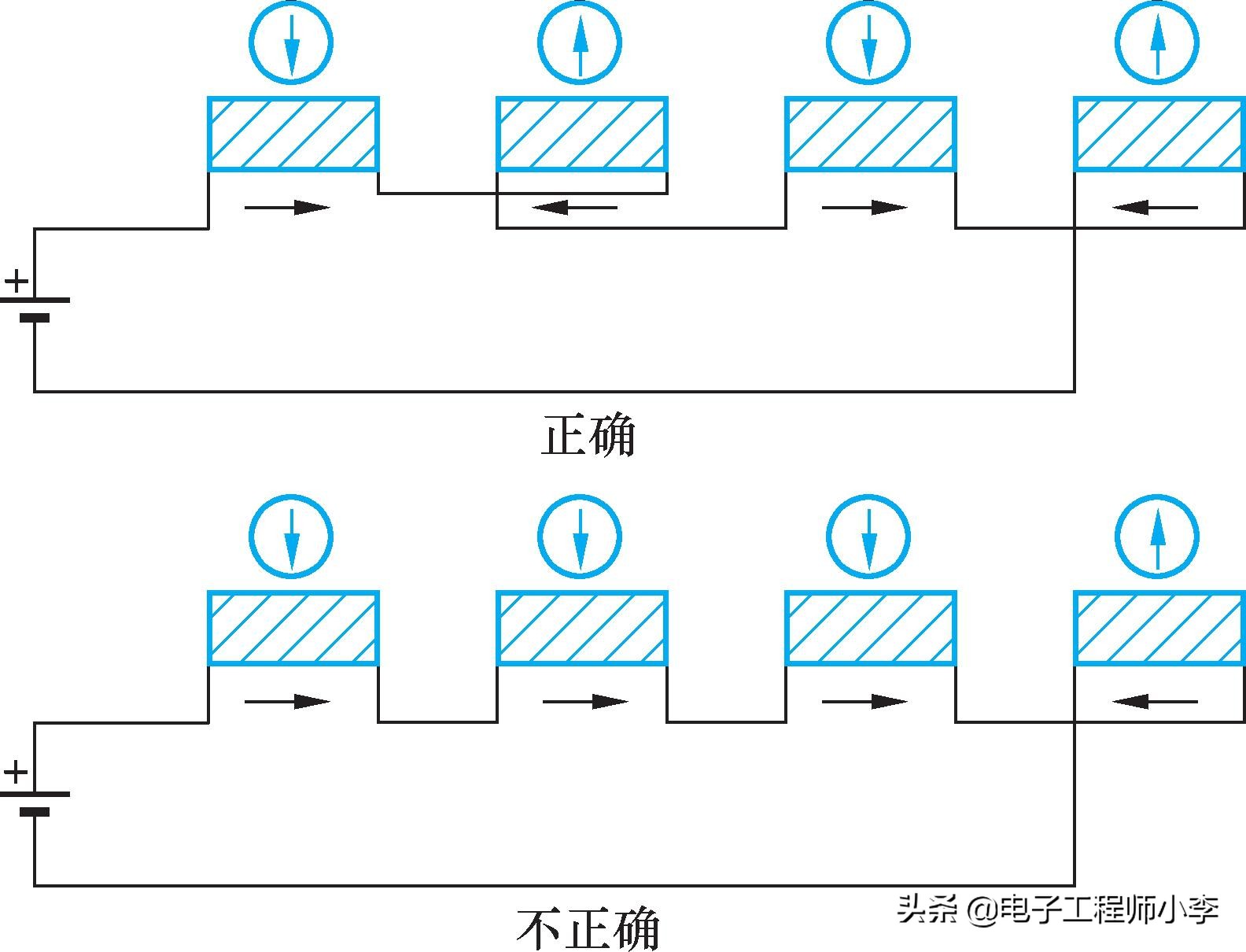

圖7-60用指南針檢查繞組接線是否正確。

轉子故障的檢查

電機轉子一般故障較少，但有時鼠籠轉子鋁條斷裂。打開電機，取出電機轉子，仔細觀察。你會發現斷裂的鐵芯因受熱而變藍。也可以在轉子兩端的端環上施加小電流，在周圍表面撒一些鐵粉。未斷裂的鋁棒周圍的鐵芯可以吸引鐵粉。如果一根鋁棒周圍的鐵粉較少，說明鋁棒可能斷裂，如圖7-61所示。

圖7-61轉子籠條斷裂的查找方法
