電機的正反向電路是基本的電路，也是考試必考題。它廣泛應用于實際應用中，如起重機和環形起重機。

環車、行車、車床等。我們分別分析單相電機和三相電機。

單相電機分為主繞組和輔助繞組，根據兩種繞組的不同分為幾類。萬用表可以簡單測量一下。一般運行繞組的電阻是幾歐姆，而起動繞組的電阻在十幾歐姆到幾十歐姆之間。

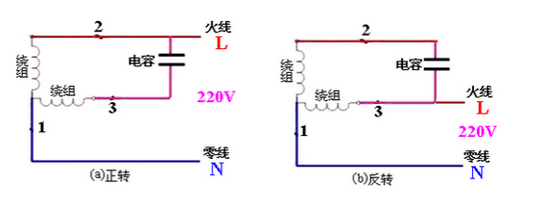

只有一個啟動電容器的電動機

一個電容器

這個正反旋轉很簡單。

電容器的兩端分別連接可以改變方向。

雙電容電動機

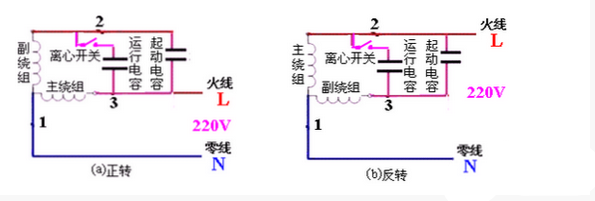

兩臺電容式單相電機的正反轉

三相電機的三個繞組是一樣的。如果是2KW以下的小功率電機，也可以通過加電容改成單相電機。三個出線端子中的任意兩個接電容器的兩極，電容器的一極和另一個出線接單相電。如果方向改變，只需要更換電容器的兩極。這種改裝只適用于小功率電機，改裝后功率略有下降。

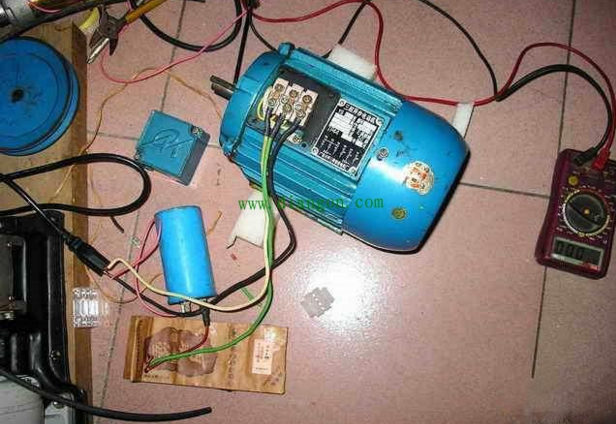

三相電機改為單相

四相和三相電機的正轉和反轉

1.連接倒檔開關

三相電機連接有一個反向開關。

2.兩個接觸器的聯鎖控制

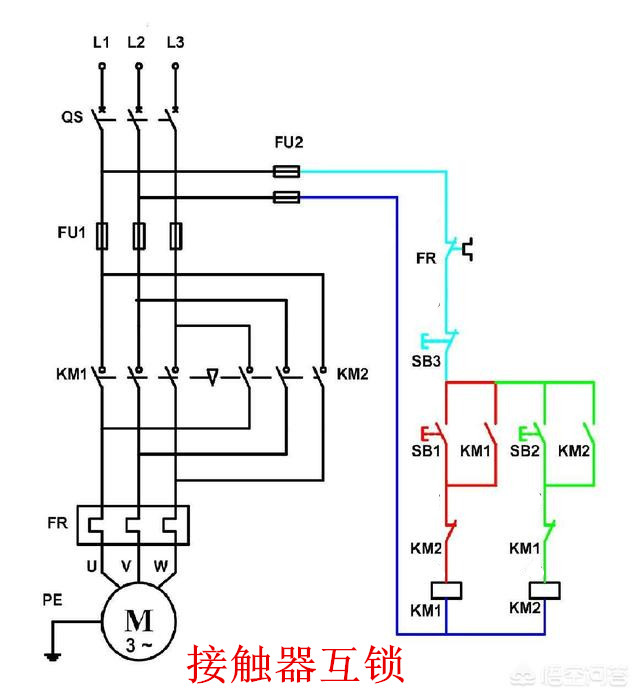

兩個接觸器互鎖。

聯鎖電路非常安全，只能吸一個接觸器，接觸器的線圈是彼此的常閉點。實際接線時，按鈕開關也應接入機械聯鎖，雙重聯鎖更安全。

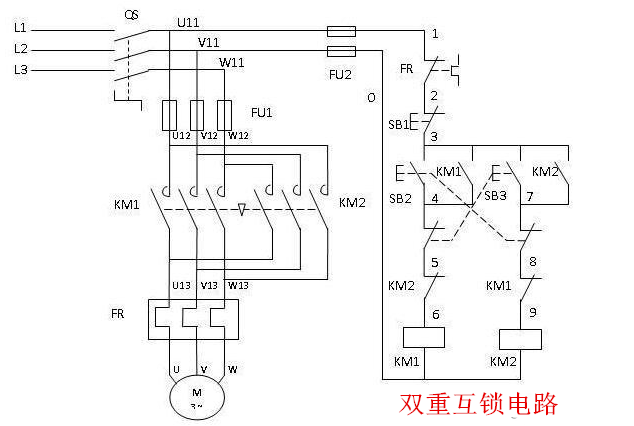

雙重聯鎖電路

3.另外，變頻器和PLC還可以控制電機的正反轉。

變頻器控制電機正反轉非常方便。

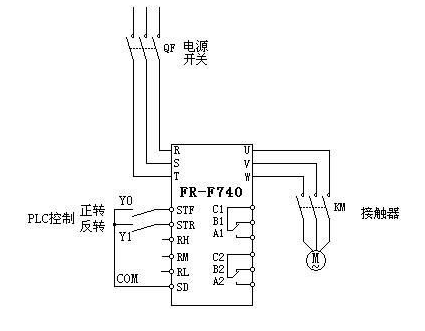

PLC控制電機正反轉

都是簡單的基本電路，喜歡的朋友可以按圖連接。
