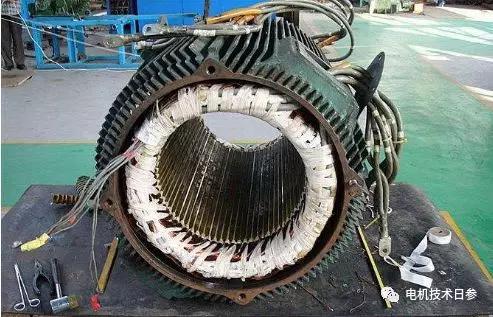

對于大多數電機產品，電機繞組與設備或控制裝置之間的連接應通過軟電纜實現；鑄鋁轉子電機只涉及定子引線，而繞線轉子電機還涉及集電環和轉子引線。電機的引線不僅與電機的額定電壓和繞線轉子電機轉子的開路電壓有關，還與電機繞組所帶的電流和電機的實際工作情況直接相關。

引線規格的選擇需要先以耐壓值為依據，需要先確定。所有電纜都有耐壓范圍，必須指定，否則會導致電纜擊穿。我們可以根據電機的電壓要求選擇相應電壓等級的導線，導線的電壓等級不能低于電機繞組的額定電壓值。比如10 kV和380 V高壓電機的電纜電壓差別很大。

另外，除了電壓和電流要求，還有一個非常重要的電機引線用電纜，就是絕緣等級。根據B、H等絕緣等級的不同，由于電機的絕緣熱阻不同，所以絕緣材料的材質也不同，一定要注意；如果在H級絕緣電機中使用B級導線，可能會導致導線損壞和接地故障。

國家標準中對于電機引接線的規定解讀

GB14711規定了電機引線的相關要求，主要從電纜連接、標記、接地、電壓、電流、保護等方面。

按需確定其必要性。標準規定，如果電機有電源線，或者如果提供了從電機底座伸出的軟鉛電纜和用于連接電源線的插頭，以便于與其他設備連接，則電源線和插頭應符合產品的相關標準或此類設備的相關標準的要求。

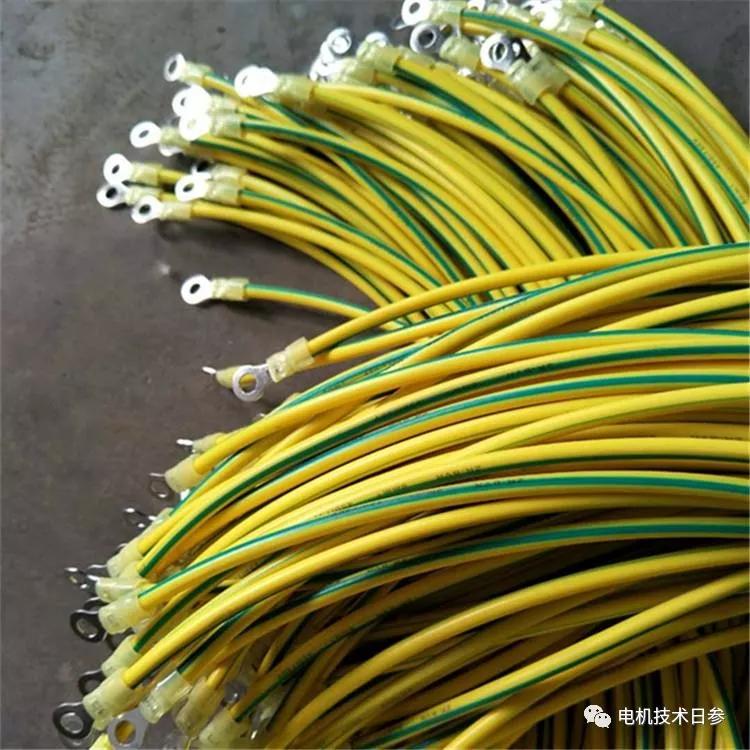

對于特別小的電機，繞組主線可以用來連接設備或接線板，但必須做好相關的絕緣處理；對于功率較大的電機，應采用柔性接線，并增加接線端子的規定。除非不需要接地，否則在這些柔性線束中應該有接地導體。引入線(包括末端)應具有不同的顏色或標記，以便于區分。大部分電機廠家用三色引線應用于三相電機，也有電機廠家用標配來區分；但是，接地線是根據標準要求采用的

電壓及電流要求。標準規定，引入式軟電纜的額定電壓不應低于電動機的工作電壓，其載流量至少應等于服務因數的負載電流或滿載額定電流的125%，以較大者為準。電線絕緣應能承受電路的工頻耐壓試驗。

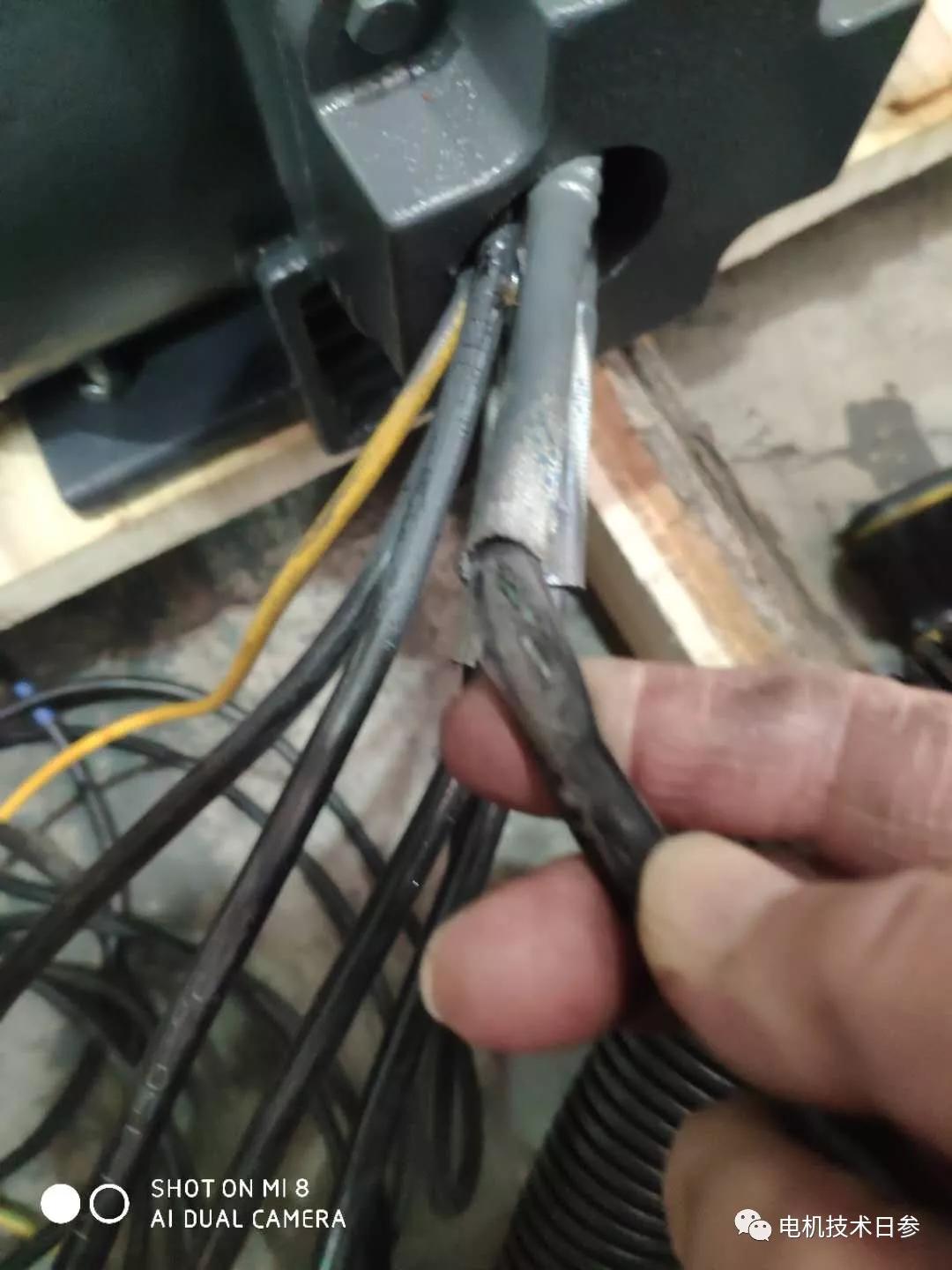

除了消除可能的張力的其他措施，或者引入的柔性電纜(電源線)不暴露于電機，引接線的防護要求。應在柔性電纜的引出端提供絕緣保護層和夾緊裝置，以防止外部張力傳遞到內部布線，并防止由柔性電纜的旋轉或位移引起的事故。

除其他保護措施外，限位及絕緣要求。還應防止引入的軟電纜退回到電機中。用于夾緊和固定引入軟電纜的夾緊裝置應由絕緣材料制成，如果使用金屬材料，應提供絕緣襯墊。
