沈女士的朋友談了一件事，說他們在工廠購買的電磁線，檢驗性能都是合格的，但是在工藝試驗中總是出現匝間故障。應的要求，對生產加工過程進行了實地考察，發現的一些問題確實觸動了沈女士。一些在有序的生產秩序下似乎難以察覺的不良操作隱患太大了。工藝試驗中的匝間故障足夠幸運，現場應用煙爆是恐怖的。

在視頻加載中.針對小A單元出現的問題，沈女士列舉了線圈在繞線過程中常見的問題，并重點分析了沒有注意到的問題，旨在消除電機廠家對線圈繞線認知上的一些盲點，與大家分享交流。

不用說，

一些不曾關注到的質量隱患

電磁線本身的電氣和機械性能對電機的影響，可以用各個電機廠家和客戶的關注來解釋。這里討論的實際上是日常生活中常見的問題，電機制造商并沒有有效避免。未引起重視的質量隱患，往往因認識不足，不定期引發質量事故。

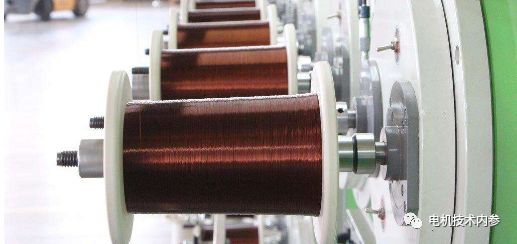

00-1010經驗豐富的收線機或多或少都有這樣的經驗：當電磁線軸水平放置并相對于支撐心軸移動時，如果線軸相對較輕，電磁線軸會周期性碰撞。如果電磁線的漆皮有足夠的韌性，這種隱患可能就掩蓋過去了。

在很多情況下，纏繞的線圈是有缺陷的，肉眼看不到，這就導致了流入下一道工序后難以置信的匝間問題。不可避免地會出現嵌線器很少有匝間記錄的情況，在沒有充分理由的情況下只能勉強接受種植。更糟糕的是，幸運的是一路得到了過程檢查，并且因為偶爾的電氣故障被送到了客戶的地方。存在此類質量隱患主要有以下原因：

沒有認真考慮電磁線單軸載荷和設備速度的匹配問題；

繞線過程導致繞線孔不平整，使得繞線時難以檢測電磁線的不均勻拉力；

電磁線拉力不均勻?qū)е碌木€徑不均勻、漆皮剝落等情況很難發現或察覺，嚴重情況下電磁線斷裂除外。線軸太重的情況下，問題也差不多。

00-1010線軸垂直放置時，線軸重量與設備轉速不匹配，但如果保護不當，會存在隱藏的質量問題。經常會發生電磁線與繞線筒端面有摩擦的情況，尤其是端面不光滑的時候，非常容易損傷電磁線的漆皮，在后期的工藝檢查中也不可能完全檢測到并消除。

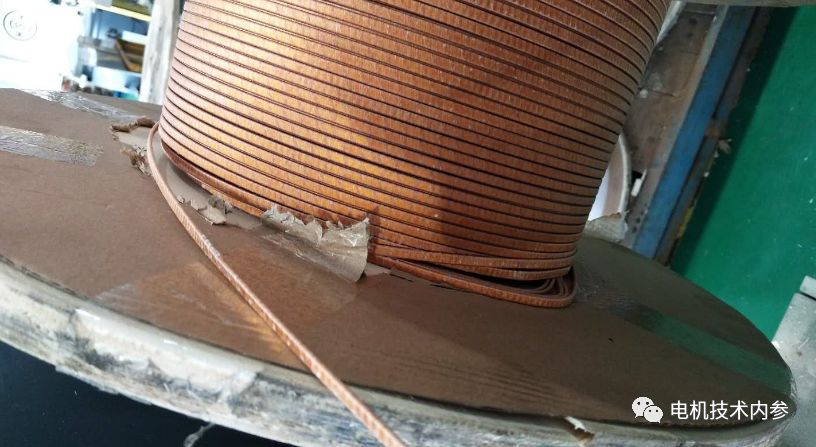

3閥芯損壞或不符合要求。木制線軸有很多問題。由于木質線軸端面與中心軸的分體結構，兩者的結合位置容易出現不同程度的縫隙。纏繞電磁線時，特別是纏繞電機線圈時，部分電磁線會刺穿線軸，導致纏繞過程受阻或直接刺穿線軸斷裂。這是電磁線廠家必須面對和解決的問題。

4電磁線的分散排列，無論是圓線還是扁線，都會導致繞線時繞線筒旋轉不平衡，導致電磁線張力不均勻。同時，當電磁線損壞時，線圈纏繞不均勻，不利于后期嵌線，也會對電機的性能產生很大影響。

5繞線筒與設備定位不匹配通常用定位銷固定繞線筒，保證電磁繞線筒與繞線設備保持相對靜止，使繞線時繞線筒能平衡旋轉。然而，實際上，電磁線圈架經常磨損，導致定位孔直徑和位置的不確定因素增加，線圈架在c

1 單軸重量與設備的匹配性

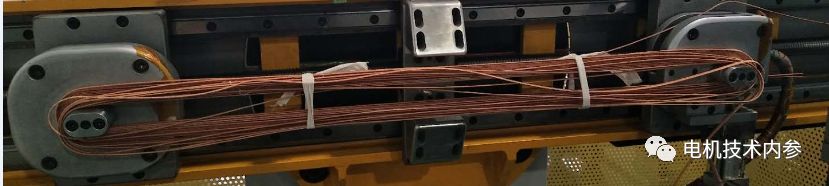

如果電磁線在繞線架上的排列好，很容易保證其在繞線時的均勻性，否則繞線線圈成型不好，嚴重時會影響糊化效果，甚至導致線圈尺寸超差，無法嵌線。

所有繞線工藝的不合適都會在嵌入過程中體現出來，甚至會不同程度地影響電機的性能指標。電機制造的關鍵環節是繞組的制造。只有處理好每一個細節，才能將電機質量隱患消滅在萌芽狀態。
