CC和Ms的設計討論了如何掌握電機結構方案，如何應對具有挑戰性的設計任務。女士以自己了解的各種電機產品為素材，盤點自己的獨特構型,分析評論，說明設計思路和原則是如何看待的。

其實CC的困惑不是一朝一夕就能解決的。需要積累知識和經驗，也需要挑戰能力和心智極限的訓練。

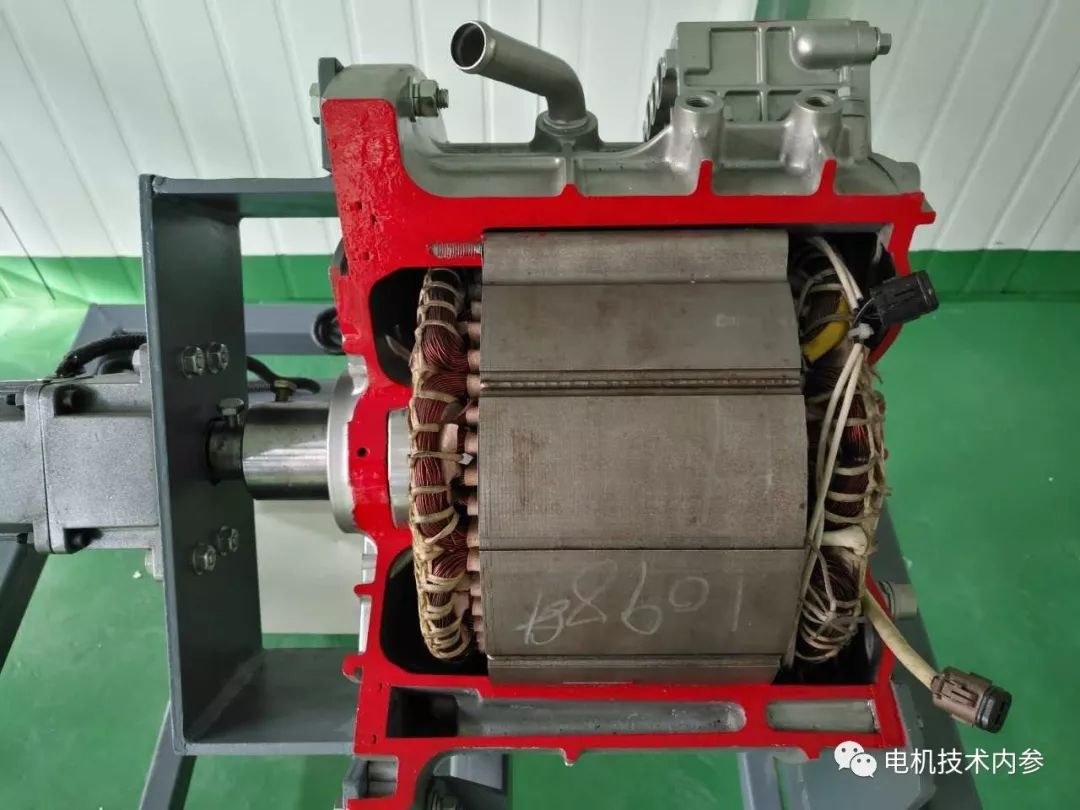

電機結構和形狀的選擇在電機制造中，各種拖動方式的電機被制成典型的結構系列。所謂“電機結構外形”是指電機軸承的類型和數量以及將電機固定在基礎上的方式。根據一定的容量和轉速選擇合適的結構形狀時，應遵循以下原則：

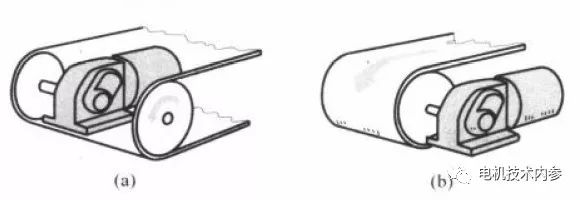

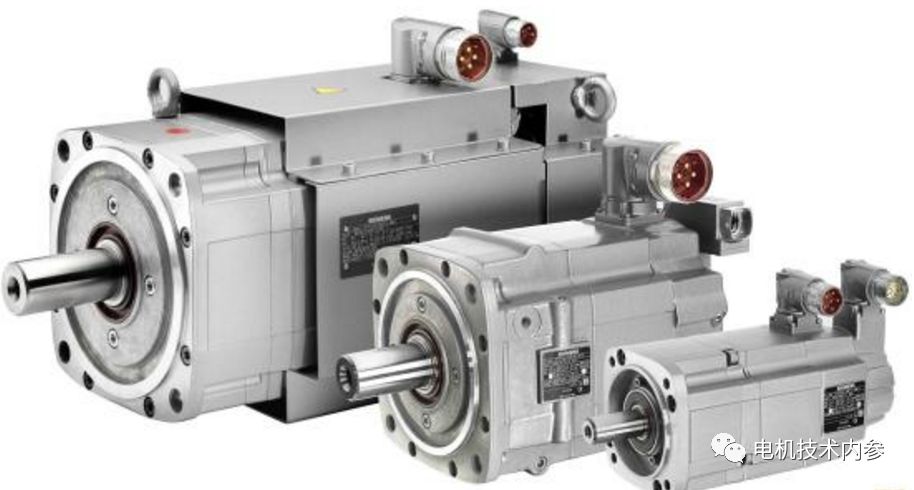

以皮帶或鋼繩間接傳動至少應有兩個軸承，軸承校核計算時應考慮調整皮帶或鋼絲繩張緊量的可能性。當皮帶或鋼絲繩的拉力導致軸伸部分機械應力過大時，必須安裝輔助第三軸承。為了調節安全帶或鋼絲繩的松緊，應將電機安裝在座椅導軌上。用皮帶拖動時，可以使用緊輪。

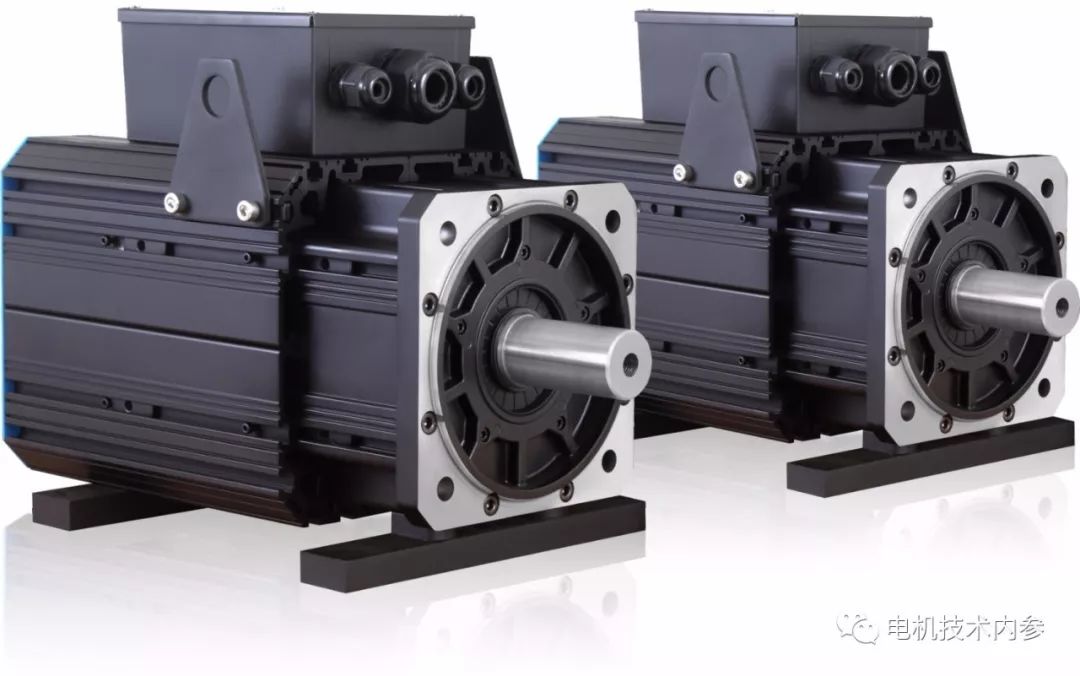

電機在與拖動機器直接聯結,彈性連接中應有兩個軸承，在剛性連接中可安裝一個軸承。在臥式電機,減少軸承的數量通常不會改變結構的堅固性。立式電機的徑向支撐(導向軸承)只能在較少的結構中或當牽引車和被牽引車的旋轉部件安裝在同一軸2上時才能減少。

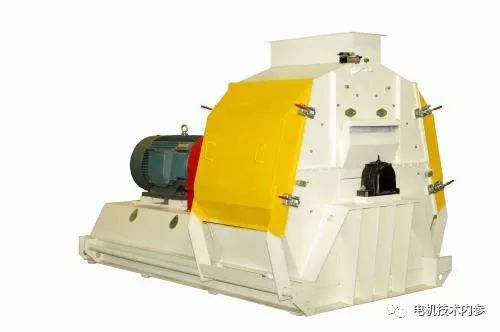

除了與任何機器或任何機構相耦合,的軸承問題，還應特別考慮腳和裝置的數量。簡單的解決方案是將機構連接到電機底座上。如果機構或其他機器(非電動)的重量和尺寸大于電機的重量和尺寸，電機應足夠穩定地連接到機構上。無論采用哪種結構，整機的重心連同聯軸器或皮帶輪都不應超過機組底部螺孔的矩形范圍。

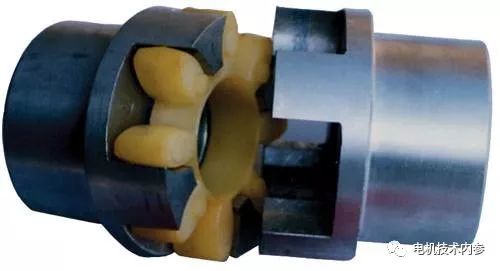

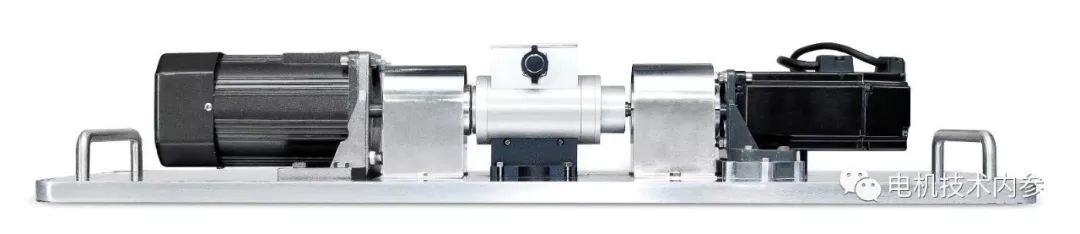

機器之間聯結型式如果被拖動的機構或機器能夠在不影響其工作精度的情況下允許旋轉軸有一點角度偏差，并且被拖動或拖動的扭矩沒有脈動性質，那么應選擇彈性聯結；但是，如果扭矩是脈沖振動的特性，好使用硬性聯結.

如果機器不允許軸有角度偏差，或者角度偏差需要調整且扭矩具有脈動性質，機器軸之間的連接應該是剛性的。如果連接在一起的高速臥式機器(如汽輪機和發電機)的轉子分別安裝在兩個軸承上，應使用彈性或半彈性聯軸器來防止轉子旋轉。

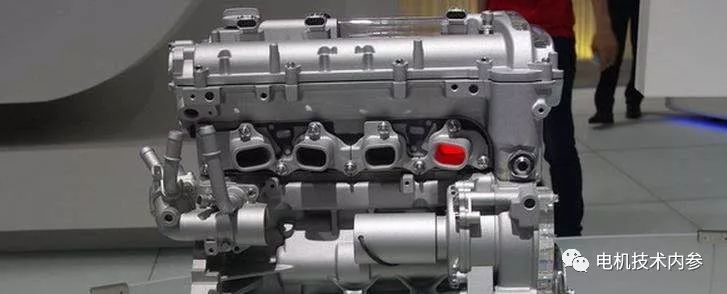

發電機結構發電機的主要驅動發動機是內燃機、汽輪機和水輪機。

00-1010通用汽油機和標準DC發電機安裝在共用底板上，通過聯軸器間接連接。三相發電機組的發動機和發電機之間有減速器，使不合適的發動機轉速與50Hz的標準工頻重合。類似于帶有特殊發動機的大容量裝置，發動機配備有飛輪，飛輪用作發動機和發電機的風扇。發電機安裝在發動機殼體上，發電機的電樞安裝在發動機的飛輪風扇上。發電機的發動機側沒有軸承，不僅減輕了發動機的重量，也減輕了發電機的重量。

柴油機拖動的發電機做成為內部旋轉磁極的飛輪式發電機或做成為外部旋轉磁極的飛輪式發電機，后一種構造可以減少轉子重量但制造中較為困難。

汽輪發電機

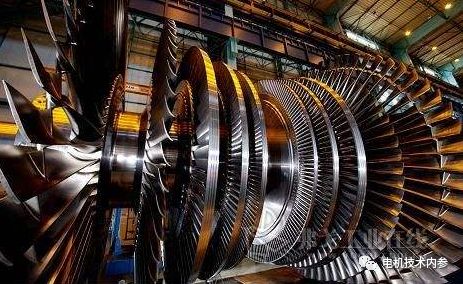

汽輪發電機(汽輪機和發電機)和以上所討論的電機一樣，都是臥式電機。有內部旋轉圓柱形的(隱極式的)磁極，軸承往往裝在托架上，和定子有足夠的距離以容納端蓋，后者使空氣能通到發電機的端部。

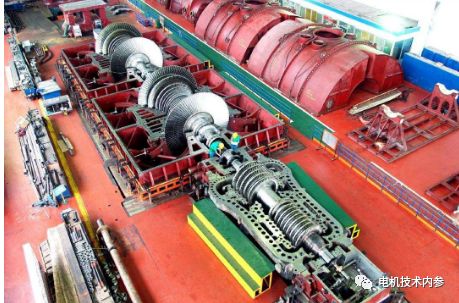

較小功率汽輪發電機轉子用凸緣硬性地連接到汽輪機的轉子上；而在大型機上，汽輪機的轉子和發電機的轉子都裝在自己的兩個軸承上，它們之間用半彈性的聯軸節連接起來。

水輪發電機

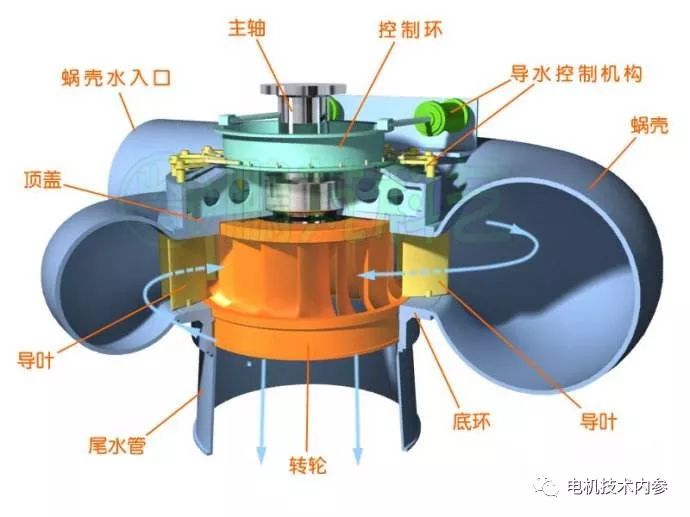

水輪發電機之結構及安裝方法決定于水輪機之型式。根據水力資源開發的情況，水輪機選用三種型式之一：沖擊式、軸流輻流式或旋漿式。種用于高水頭設備，第二種用于中等水頭，而旋漿式用于利用的水流對水平面落差小的情況。

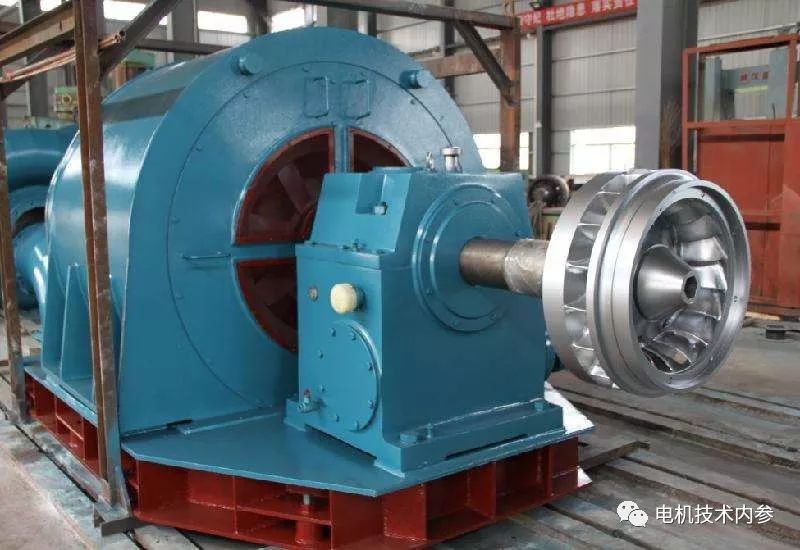

臥式水輪發電機用于軸向推力很小或完全沒有軸推力(沖擊式水輪機)情況，具有與定子裝在同一底板上的軸承。許多情況特別是低速電機情況下，共同底板過分笨重，用裝在軸承座及發電機腳爪下的分別的底板來代替。

立式水輪發電機一般具有兩個導軸承，推力軸承裝在上機架中用于承受機組旋轉部分的重量及水的反力。水輪機與發電機的轉軸由以螺絲把緊的法蘭相連接。

本文為原創作品，未經許可，不得轉載，歡迎分享轉發！
