研發的小Z；d部首次承擔設計任務。雖然他有點激動，但他像一個剛上路不知道如何起步的新司機一樣焦慮。試試刀的攤子，向沈女士請教。今天，女士可以從小z的設計任務來談?wù)勅绾未_定電機結構類型

大部分剛開始設計或者資質不多的設計師，對設計任務并不熟悉，歸根結底就是對電機結構缺乏了解，不能將電機結構與電磁設計,的成果聯系起來，或者在這方面有一片空白的經驗，想不出如何規劃設計方案。

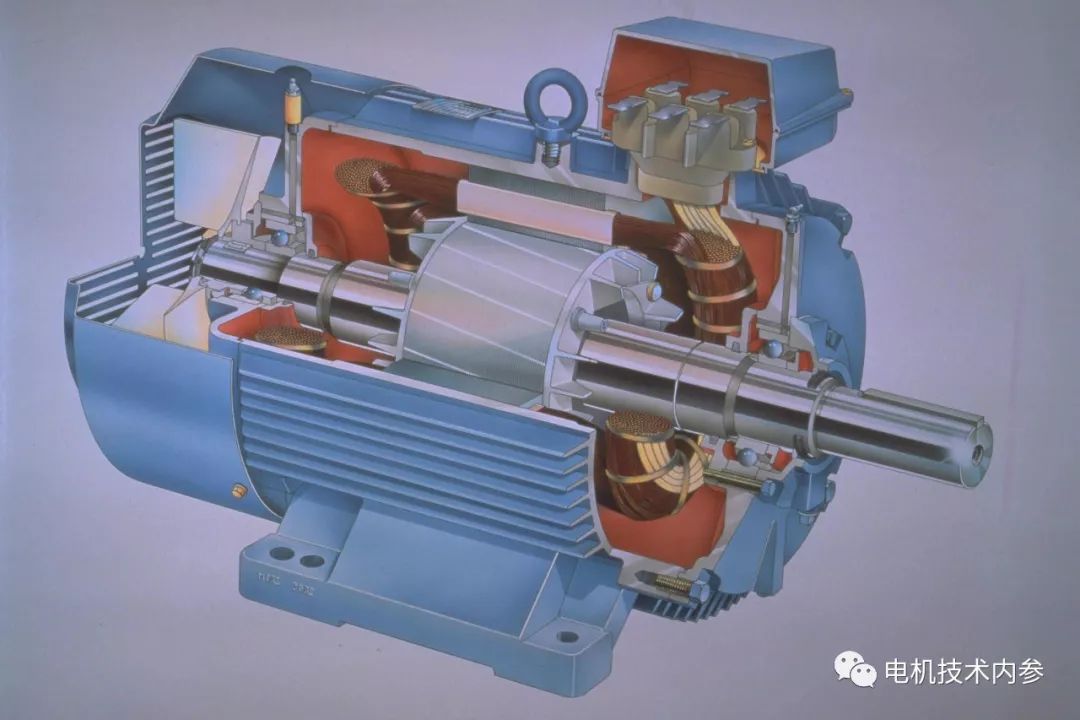

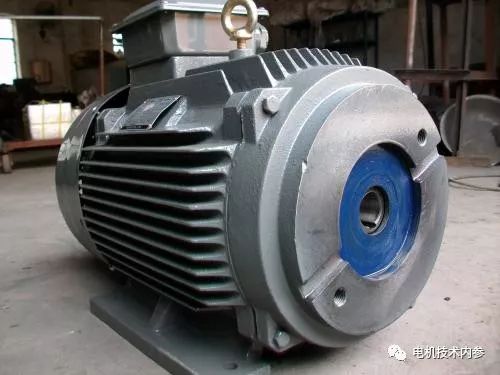

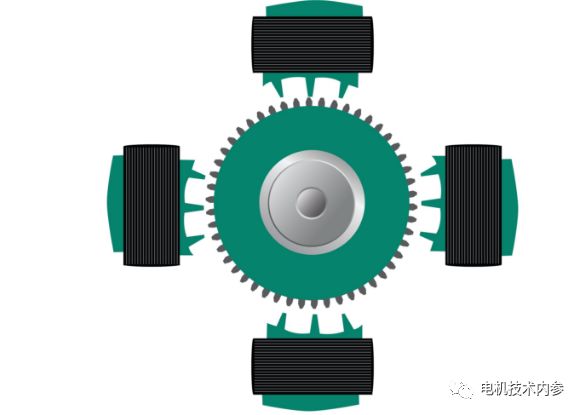

電機結構概述電機結構方案對電磁設計有很大影響，有效材料的經濟使用主要取決于結構設計。結構設計工作是在通過電磁計算得到有效元件尺寸后進行的，包括磁路的所有部分、有電流的所有部分(繞組、換向器、滑環、電刷裝置)、電機的絕緣和電磁工作過程。

保證有效部件正確可靠運行的其他部件稱為結構部件，它有兩個作用：1)使轉子的旋轉成為可能，并使轉子具有適當?shù)?strong>固定位置; 2)使電機的所有部件都具有足夠的強度和剛度.

電機設計質量評價

有效重量和結構重量

所有導電和磁性零件，即有效零件的重量，稱為電機的有效重量。設計中使用的有效重量之外的附加重量稱為電機的結構重量。

結構任務是在電機的結構設計中確定電機機械結構各部分的形狀和尺寸。通過提高電機的通風方法，可以增加有效材料的電負載和磁負載，以少的材料消耗獲得所需功率和速度的電機。

判斷設計質量電機設計的質量由以下幾項來評價：

1)電機的效率和過載能力是否滿足給定條件。

2)電機材料單耗

有效材料的單位消耗量gCu(千克/千瓦)和gFe(千克/千瓦)通過以下公式計算

gCu=GCu/P;

gFe=GFe/P

其中，GCu為電機總銅重量，GFe為電機總有效鐵重量，P為電機功率(kW)

3)電機結構設計質量

由結構系數K估算，即電機總重量G與其有效重量Ga的比值。

Ga= GCu+GFe

K=G/Ga

4)結構所用材料的價格。

5)生產該電機所需的工時。

決定電機結構類型的條件

為了以低的人工和材料成本設計一臺好的電機，有必要了解這臺電機的工作條件，至少要正確選擇在類似工作條件下被證明適用的類型。決定電機結構類型的條件包括電機的外部設備和電機工作時的運行條件。

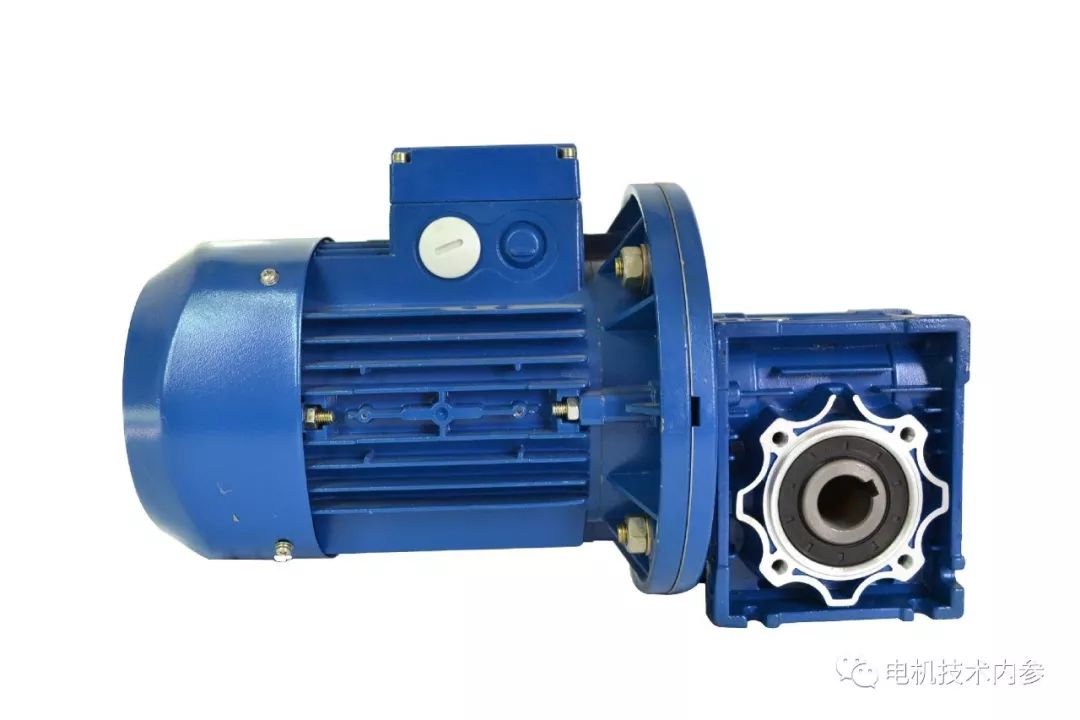

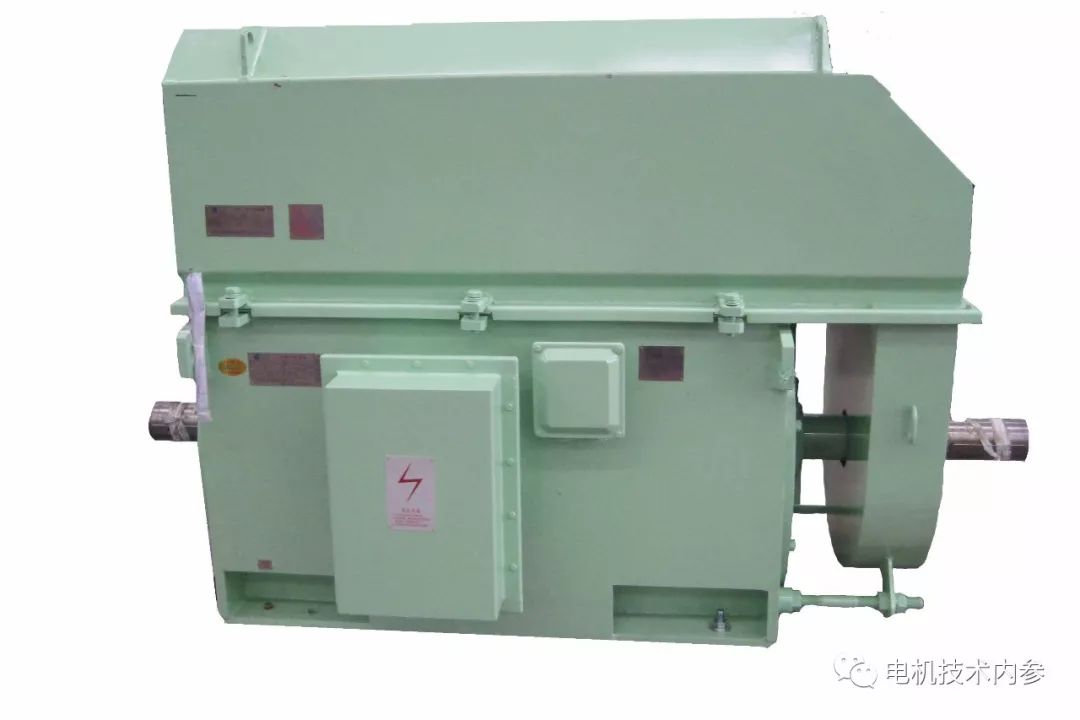

電動機的外部裝置1)電動機與驅動它的原動機或它拖動的零件之間的連接方式；

2)支撐旋轉部件的支架的位置、數量和特性；

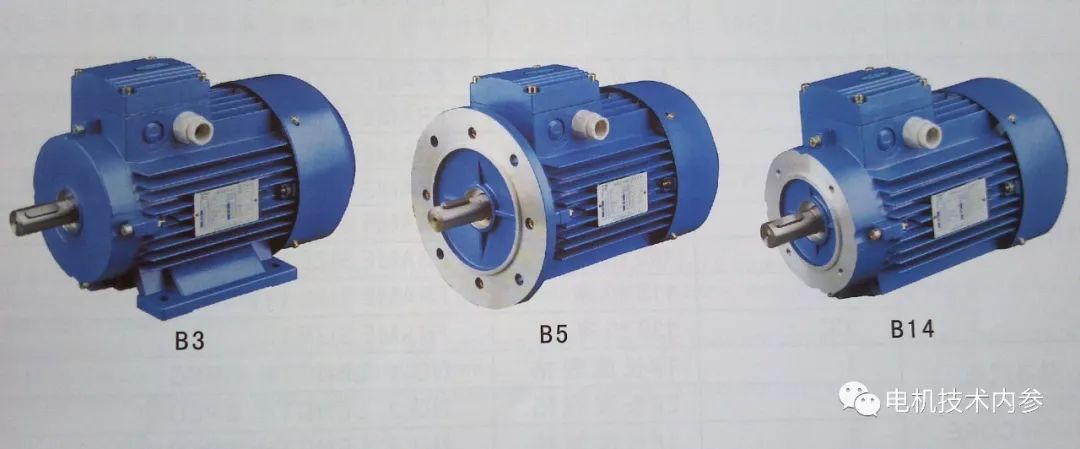

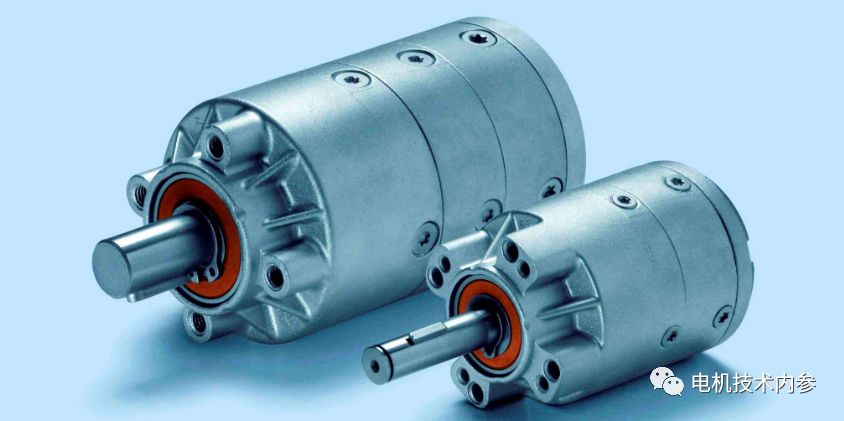

3)電機的固定(裝置)方法；

4)不同程度的保護，防止異物侵入；

5)電機的冷卻方式主要取決于拖動的類型和運行條件，部分還取決于電機的功率和速度。

電機工作時的運行條件1)工作模式，如連續或間歇運行；

2)負荷特性，如柴油發動機直接驅動的發電機，其轉子在軸上的混合比在使用同一臺柴油發動機但皮帶用于間接驅動時要重要得多。
