小X很久沒工作了，很上進，經常會問一些關于電機結構的問題。沈女士盡力回答和分析。電機設計是一個漸進而復雜的過程。今天，女士將討論電機的結構特點。

1電機按結構特點分類考慮到電機供應的電流種類和各種電機的主要特點，電機按結構復雜程度可分為六類。

鼠籠式或繞線式異步電動機。

帶有外部固定磁極和旋轉電樞的同步電機(容量非常小的電機)。

同步電機，外部固定電樞(定子)，內部旋轉凸極。

外旋轉凸極內固定電樞(定子)——外轉子電機的同步電機。

內置旋轉隱極，外置固定電樞的同步電機。

具有恒定磁場的變頻電機(DC電機)和具有旋轉或脈動磁場的變頻電機(交流電機)。

上述類別中的任何一種電機都與其他情況無關，具有這類電機固有的結構特點。

2電機的主要結構類型

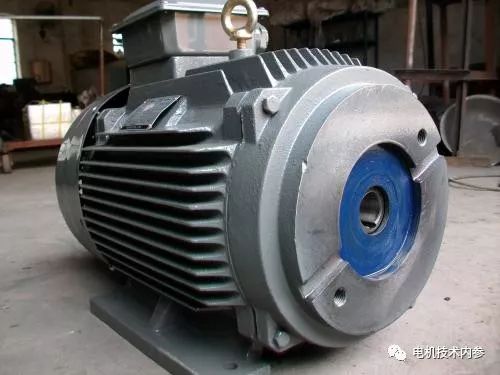

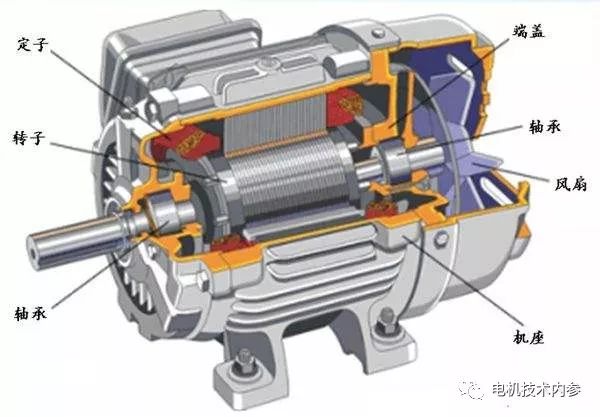

具有兩個端蓋軸承的電機

結構電機可以安裝在地板、墻壁或天花板上，安全帶安裝在座椅導軌上，用于定期調整以拉緊安全帶。為了與曳引機連接，通常將其安裝在公共底板(電動發電機、電動水泵、汽輪發電機等)上。).

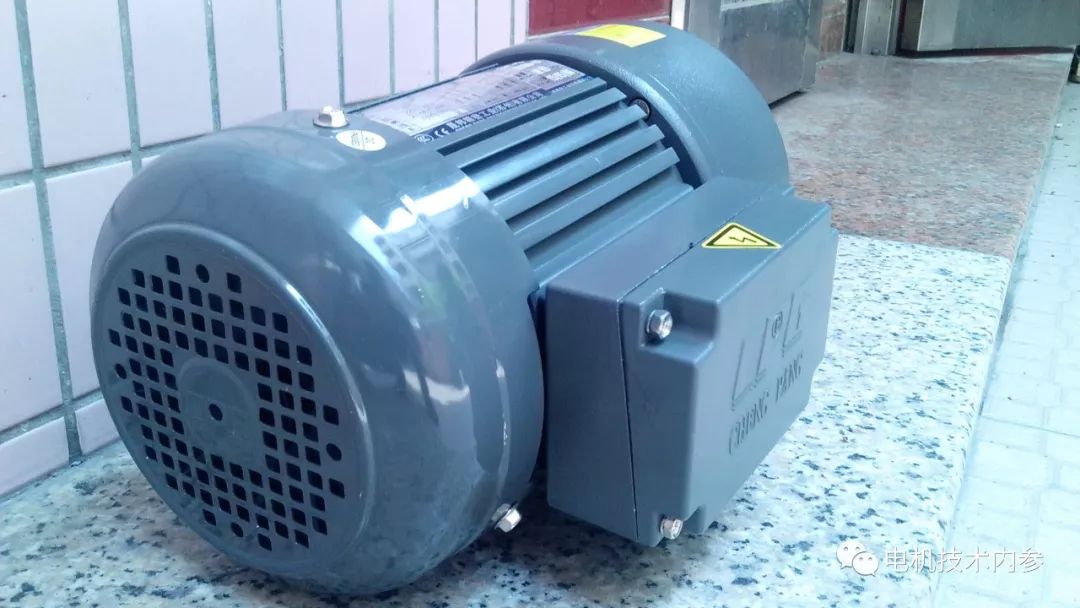

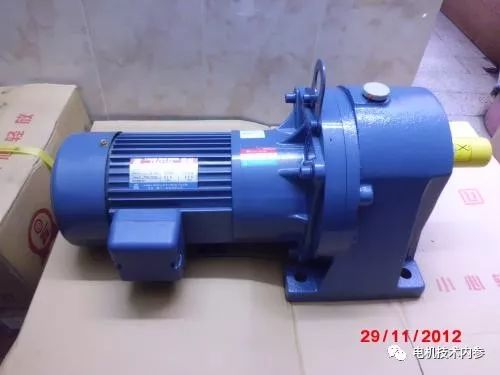

在齒輪傳動的情況下，為了保證機器之間機械連接和傳動的準確性和牢固性，可以安裝在同一底板上，也可以與其他結構連接。另一種結構是法蘭電機，可以是水平的，也可以是垂直的。

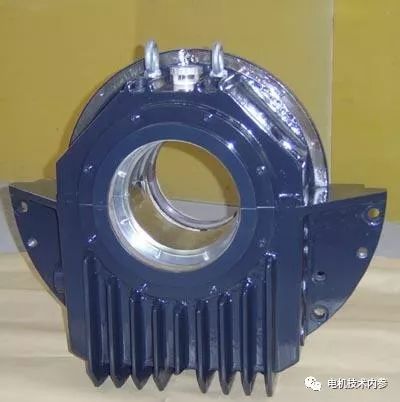

帶兩個支座軸承的電機常規傳動 為了保證機器各部分之間的機械連接，這種結構的電機有兩種安裝方式：1)電機和支座軸承安裝在一個底板上；2)通過放置電機的基礎來連接電機和基座軸承。

當皮帶傳動 電機和基座軸承有共同的底板時，允許將機器安裝在基座導軌上。當大型電機或普通底板的電機和支座軸承安裝在單獨的底板上時，適合使用單獨的緊輪。

3進化結構的主要類型具有輔助座式軸承的電機.上述兩種主要類型的電機都有大皮帶張力或鋼索傳動，因此需要設置輔助支座軸承。這種結構用于大型氣隙電機(DC電機和同步電機)。與牽引車的連接是軸上帶有法蘭或加熱套的聯軸器。

無軸承的電機.通常用于勵磁機，稱為附著式。電機的電樞安裝在主電機的軸伸端，底座附著在主電機軸承座上或與底板上的主電機軸承座并列。后者勵磁機及其碳刷裝置不受軸承振動影響。

4立式電機結構懸垂性結構之電機。 有一個推力軸承和兩個導向軸承(上下)布置在上方。小型電機通常與下面突出的軸組裝成一體，并有安裝在基礎上的支腳或法蘭。

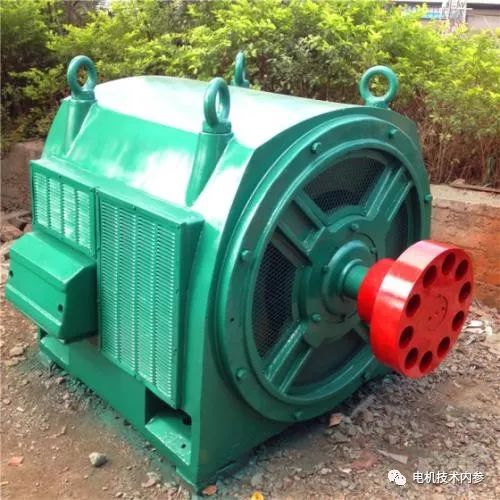

大型電機有兩種結構：小容量水輪發電機類似于小型立式電機，即整個電機是一個整體，水泥基礎不是機器的結構環節，可以用起重機將電機從裝配平臺吊至基礎；較大的電機——水輪發電機或水泵站立式同步電機做成另一種結構，即電機基礎是電機的結構環節之一，電機的部件是在自己的基礎上組裝的。

傘形結構電機.推力軸承安裝在電機轉子下方，電機立軸下方只有一個導向軸承。

傘形結構帶有附加導軸承之電機.帶上導向軸承的傘型電機用于中速電機或低速電機。

5槳式電機的結構類型船上的槳式電機根據其容量和轉速制成標準電機，而潛艇上的槳式電機則具有獨特的結構和形狀，即它有一個水密的下底座和兩個可拆卸的下端蓋，它們與上底座和上軸承端蓋緊固在一起，形成一種防水結構類型，當機艙內有水時，沒有水可以進入電機。
