小s在自己負責的某型號電機上試了試磁性槽楔，發現電機賣的時候槽楔開始脫落。于是我去找沈女士咨詢，問問題的關鍵是什么。沈女士建議用保形氈墊小S楔底，問題得到緩解。

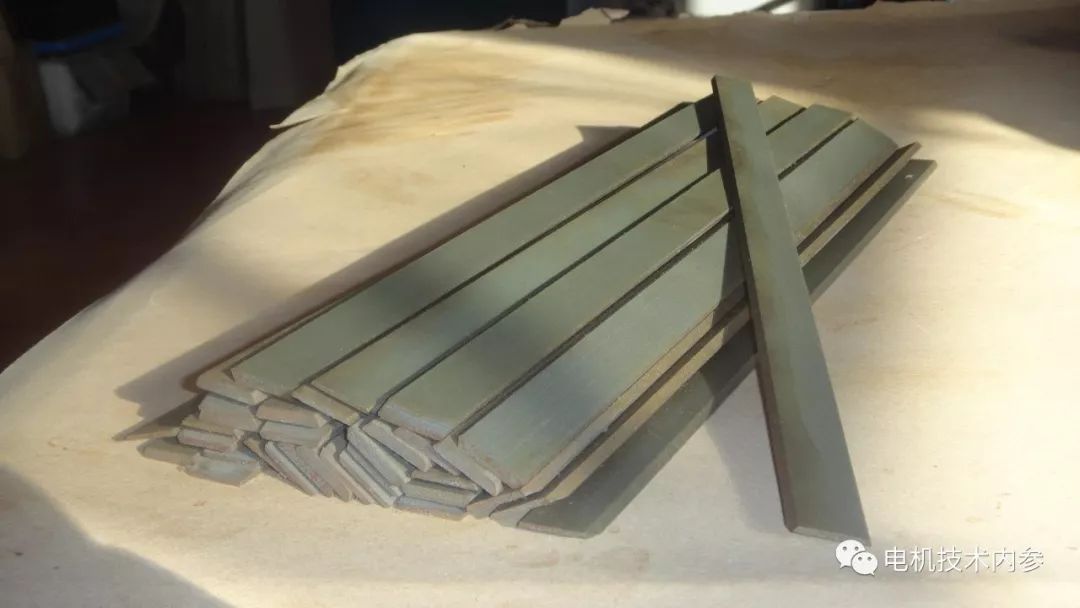

磁性槽楔的材料和組成磁性槽楔是一種用于電機的磁性槽楔。磁性板槽楔是在樹脂中均勻加入還原鐵粉，然后用無堿玻璃纖維布進行復合增強并熱壓而成的一種磁性板。

磁槽楔特點節能，電機采用磁槽楔降低勵磁電流，提高功率因數；

延長電機壽命。電機采用磁槽楔，可減少鐵損、電機溫升及電磁噪聲和振動。

降低啟動扭矩。由于磁槽楔是導磁體，所以增強了電機的漏磁，降低了啟動轉矩。

易于安裝和維護。磁板槽楔適用于所有開縫電機定子。安裝方法與竹環氧布槽楔相同，在修復方面優于磁泥(部分電機廠家使用磁泥)。可采用一次性整體抽槽或破壞性抽槽，槽內殘留物易于清理。

為什么磁楔會脫落？

制造過程原因

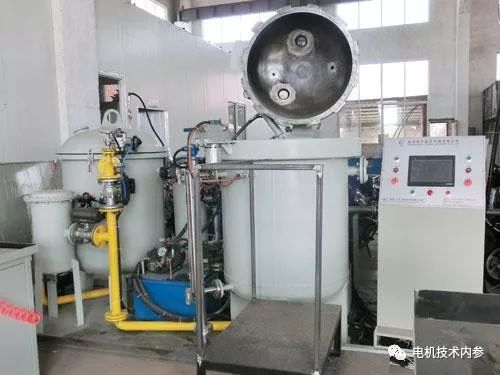

很多電機廠家在埋設定子導線時使用環氧膠粘劑，目的是用膠粘劑填充磁槽楔與鐵芯之間的工藝間隙，增強槽楔與槽的結合力，因此存在兩個隱患：1)浸漬漆填充膠粘劑的相容性；2)如果填充不均勻，可能會形成不透氣的氣泡，使浸漬漆不透氣。

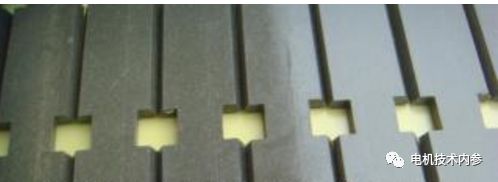

當磁性槽楔與槽口配合過松時，槽楔失去約束力，容易振動脫落。無論是嵌入、膠合還是后期浸漆都不能保證其牢固效果。

當槽楔與槽口配合過緊時，安裝槽楔時，槽楔的沖擊力超過其極限強度，容易產生明顯或看不見的機械損傷，尤其是看不見的損傷很難發現，是很大的隱患。

裝配過程中，由于放置和裝配工具不當，槽楔損壞。

磁槽楔制造質量不合格，包括電氣性能不合格、尺寸不合格。相對來說，不合格的尺寸更容易造成安裝后槽楔脫落，尤其是在電機運行過程中。

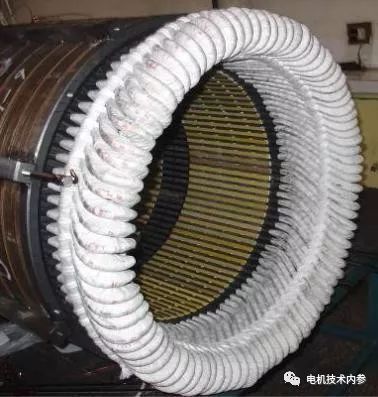

電機定子鐵芯槽和定子線圈槽幾何形狀不規則也是影響磁槽楔裝配質量的重要因素。

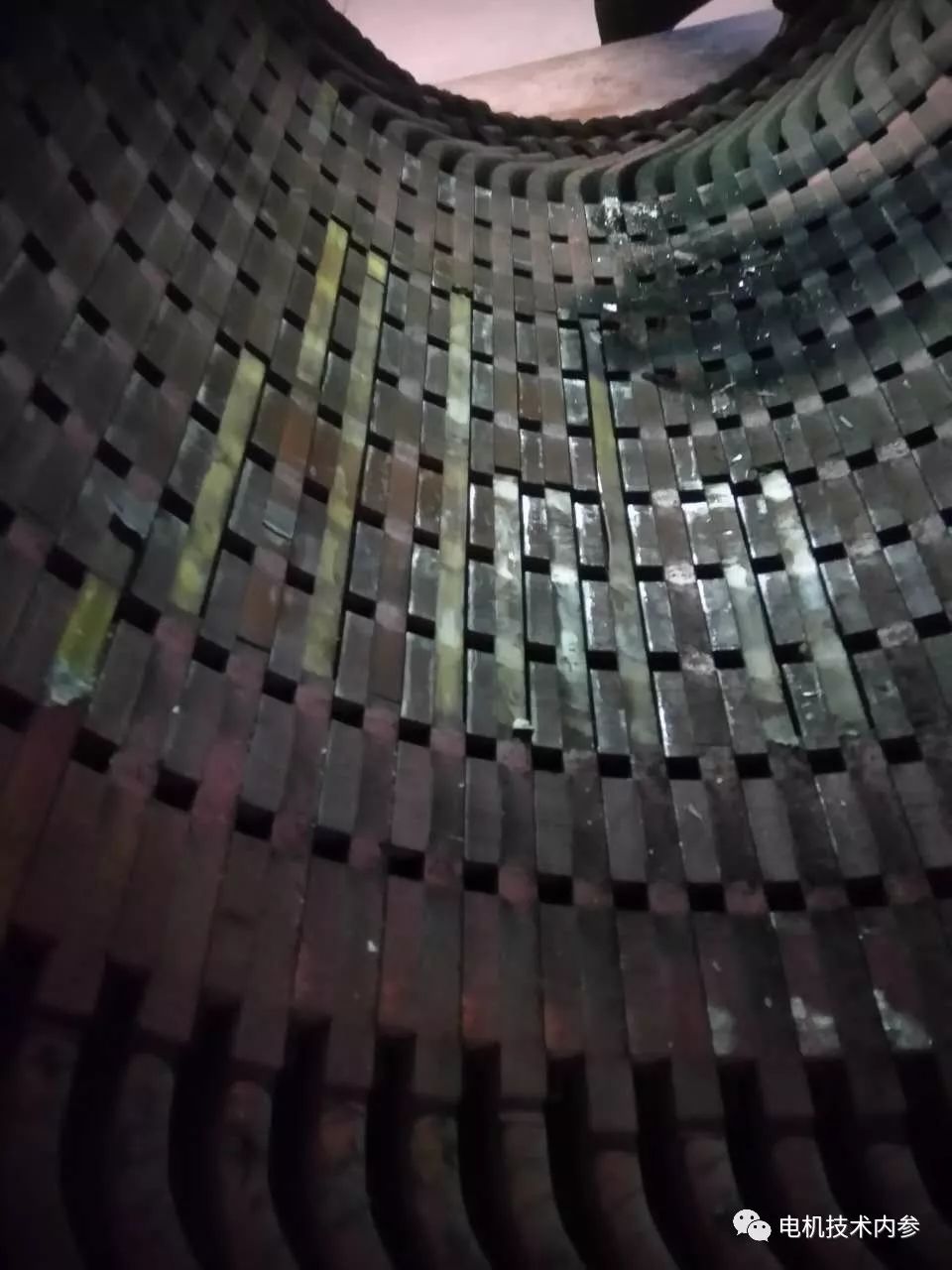

運行過程原因機械磨損的原因在電機正常運行的情況下，交變的主磁通和漏磁通穿過磁槽楔。如果一個磁楔在槽內或一定長度范圍內松動，那么松動的磁楔會在槽內以兩倍的工作頻率振動，定子鐵芯硅鋼片和磁楔的楔面會不斷相互磨損。長時間振動后，磨損會越來越嚴重，導致磁楔在槽內越來越松，寬度越來越小，直至高于定子槽口，導致掃膛故障，造成繞組燒毀。

電腐蝕原因：有主磁通和漏磁通通過繞組定子的磁楔，會產生磁滯和渦流損耗。當磁性楔塊(或磁性楔塊的某一部分)的電阻小于某一值時，由于磁滯和渦流損耗的增加，溫度升高，磁性楔塊中的粘結劑可能發生熱老化，導致磁性楔塊凸起不均勻或有缺陷。

磁性槽楔的防松措施
