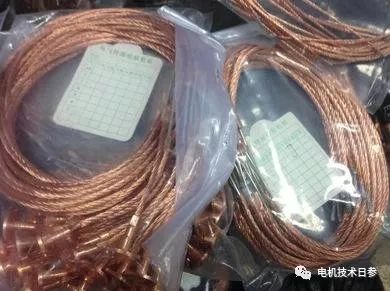

常用的電磁線有漆包線、包絲線和裸扁線。漆包線和包絲線都涉及絕緣漆，絕緣層不僅起電介質(zhì)的作用，還起到防止磨損和承受繞組應(yīng)力的作用。電磁線絕緣漆的性能要求包括柔韌性、繞線性、直接可焊性、耐磨性、與絕緣漆的相容性和使用壽命長(zhǎng)。常用的漆包線漆有縮醛型、聚氨酯型、聚酯型、聚酯酰亞胺型、聚酰胺酰亞胺型和聚酰亞胺型。我國(guó)民族聚酯漆包線漆消費(fèi)量，其次是聚氨酯漆包線漆，聚酯酰亞胺、聚酰胺酰亞胺等耐熱漆包線漆消費(fèi)量增長(zhǎng)迅速。

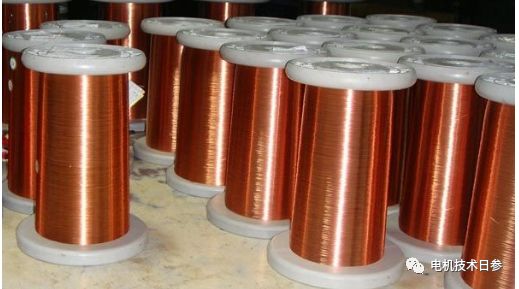

漆包線涂裝過(guò)程中的注意事項(xiàng)

漆包線的性能不僅取決于油漆的成分，還取決于涂層工藝和導(dǎo)體的表面狀況。在涂裝過(guò)程中，應(yīng)注意以下問(wèn)題。

控制油漆的粘度和固體含量。這兩個(gè)指標(biāo)是漆包線涂裝中必須控制的指標(biāo)。應(yīng)隨時(shí)調(diào)整，使其保持在規(guī)定的指標(biāo)范圍內(nèi)，并注意防止異物混入。

選擇合適的搪瓷機(jī)(立式和臥式)、涂覆方法(毛氈法、模具法)和涂覆工藝參數(shù)(爐溫和分布、涂覆線速度、次數(shù)等)。).如果涂裝過(guò)程中涂裝和烘烤工藝不當(dāng)，會(huì)影響漆膜質(zhì)量。

耐擦傷性差是由于烘烤溫度高、漆膜脆化或表面有氣泡造成的。彈性差是因?yàn)闋t溫高、速度慢、溶劑揮發(fā)快、上漆次數(shù)少導(dǎo)致過(guò)度烘烤。粘合不良的原因是烘烤過(guò)度或不充分；擊穿電壓低主要是因?yàn)檫^(guò)度烘烤、氣泡、固化不足、導(dǎo)體表面缺陷等。軟化擊穿溫度低是由于漆膜過(guò)度烘烤老化，導(dǎo)致電性能下降。熱震性能差是由于爐溫高，使漆膜過(guò)烘；熱老化性能差是由于烘烤涂層過(guò)多或不足。

應(yīng)選擇無(wú)表面缺陷的導(dǎo)體。如果導(dǎo)線表面有毛刺或傷痕，容易造成漆包線生產(chǎn)中斷，卡模會(huì)產(chǎn)生麻毛線，或者漆包線擊穿電壓大大分散，高壓針孔數(shù)量增多。

以上非官方內(nèi)容僅代表個(gè)人觀點(diǎn)。
